【AMD 7nm】鏡面OLED螢幕搭水冷散熱、ASUS ROG Crosshair VIII Formula主機板開箱實測

文.圖/JC 2019-07-11 10:01:31
AMD日前全面將其旗下Ryzen第三代處理器、Radeon RX5700系列顯示卡和AMD X570主機板晶片導入7nm世界,其中,各家主機板廠商為了因應X570主機板的到來,也紛紛針對旗下產品線推出對應的主機板。

ASUS旗下電競品牌玩家共和國(ROG)也以自家的「Crosshair」系列主機板為名推出ROG X570 Crosshair VIII Formula高階主機板,ROG針對AMD平台推出的冠名「Formula」主機板上一次推出是Crosshair V Formula,當時該主機板是針對AMD採用AM3腳位的處理器所推出,這一次針對AMD全新的產品陣容所推出的X570 Crosshair VIII Formula主機板帶來了哪些新設計和特色呢,小編馬上來帶大家開箱囉!


外觀和細部特色

有別於另一款Hero(C8H)的設計,第一眼看到X570 Crosshair VIII Formula主機板時就會被它吸睛的鏡面設計所吸引,為了要呼應「水冷」的主題,Crosshair VIII Formula以內建燈光投射「降雨」設計,與機板的鏡面形成對比,並以ROG標誌點綴,在視覺上就已經擁有不錯的高階精品質感氣息了。

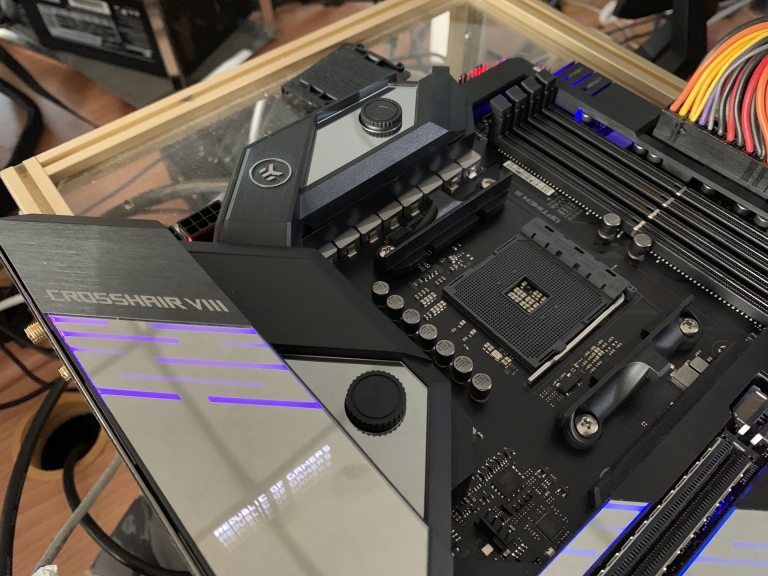

Crosshair VIII Formula主機板正面一覽。採用的是ATX大小,外觀上可以很明顯看到I/O保護蓋、M.2保護蓋和上方的CrossChill EK III散熱控制區都有採用鏡面的設計。

主機板背面使用堅固的鋼製背板,藉由鋼製、電鍍鋅和冷軋鋼捲構造強化主機板結構以防止其彎曲,並且採用和主機板相配的黑色作為視覺強化。

處理器採用AM4腳位,可支援AMD第三代Ryzen系列處理器,並且向下相容於前兩代Ryzen系列處理器。

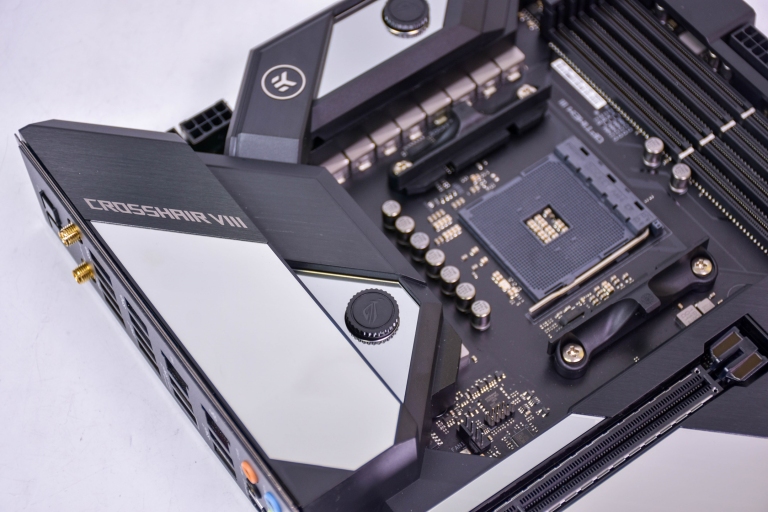

處理器旁的I/O保護蓋上採用鏡面設計,其內建燈光投射「降雨」設計,開啟後可藉由Aura Sync燈效控制色彩。另外,該鏡面下方還有一1.3吋LiveDash OLED面板,除了會顯示ROG圖示外,還能顯示CPU、記憶體或顯示卡問題,方便快速診斷。

另一邊則是採用CrossChill EK III散熱控制,同樣使用鏡面設計呼應整體風格,

記憶體提供四組DIMM插槽,透過單邊固定夾,安裝記憶體模組更簡單安全。最高容量可支援到128GB。

PCIe 4.0插槽提供三組PCIe 4.0 x16,可支援NVIDIA SLI或AMD CrossFireX技術。上方兩組插槽具備金屬裝甲保護,可支援x16或雙x8模式;最下一組則是只能走PCIe 4.0 x16(或x4)。同時另外還有提供一組PCIe 4.0 x1插槽。

右側晶片保護蓋上除了有ROG經典的信仰之眼(支援Aura Sync燈效)外,另外還在下方搭載了一個小型風扇,以便強化AMD X570晶片的散熱效率,穩定其效能。

將下方散熱片拆下後即可看到雙M.2插槽(PCIe 4.0 x4),分別支援到最高Type-22110和Type-2280。

另外,也提供8組SATA 6Gb/s插槽供玩家自行擴充,方便彈性使用。

因效部分採用SupermeFX整合式音訊解決方案採用S1220編解碼器,具備10個DAC聲道、同步7.1聲道播放、獨立2.0聲道。

I/O埠部分除了有Clear CMOS和BIOS鍵、以及Wi-Fi 6天線組以外,另外提供多組USB 3.2 Gen 1連接埠(藍色)和USB 3.2 Gen 2(Gen 1) Type-A連接埠(紅色)供玩家使用。網路部分則是有5Gbps乙太網路和Intel乙太網路(I211-AT)雙網路埠。


內部用料和晶片細看

接下來我們就來把Crosshair VIII Formula拆開來看看內部的用料和晶片吧!ROG強調Crosshair VIII Formula可以讓玩家輕鬆DIY,只要將背部的螺絲全數卸下後,就可以直接將正面一體成形的保護蓋取下,完全不費力,要組裝回去時也不會想破頭,這點是不得不給ASUS的設計團隊加分。

將主機板背面的螺絲卸下後,就可以直接將正面一體成形的保護殼取下,玩家要自行拆卸的話也非常輕鬆。

先來看看這次ROG特別設計的CrossChill EK III散熱設計吧!(固定這東西的螺絲加起來快要比整塊主機板的螺絲還要多惹~)

最上層卸下後就可以看到採用重新設計的散熱通道,提供內部寬大的銅表面積,上方還有專屬的銅製水道,強化藉由水冷降低MOSFET溫度(可降低29.3度)的效率。

銅表面積取下後可以看到後方還有貼上多層散熱片加強MOSFET的散熱效果。

接下來就是下方的16相相位供電,每個PowlRstage都採用MICROFINE合金電感,一旁的電容則是採用10K日本製黑色金屬電容,提供穩定輸入輸出。

Alpha VRM內涵16個IR3555 PowlRstage,每個可處理60安培電流。

在記憶體插槽旁還有提供兩相供電,以穩定記憶體的效能表現。

一旁再採用Digi+ ASP1103主控晶片搭配兩相數位供電設計。

其他晶片用料方面,搭載Asmedia ASM1074 USB 3.0 Hub控制晶片。

ASM1074 USB 3.0 Hub控制晶片共有兩組喔!

搭載TPU KB3728Q D加速晶片,強化整體的效能表現。

旁邊則是AURA 50QA0晶片。

音效採用ESS ES9023P數位轉類比轉換器,提供-94dB THD音效。下方的則是NUVOTON NCT67980-R環控晶片。

採用日本製NICHICON電容,提供清晰和保真的聲音。

網路方面是搭載WGI211AT晶片,確保與網路和外界的資料交換既快速又流暢。Intel LAN降低CPU負荷並提升TCP及UDP傳輸效能,保留更多處理能力。


高效效能表現

接下來小編將藉由常見的跑分軟體和時下熱門遊戲將Crosshair VIII Formula主機板的效能表現量化,供有打算購入的玩家參考。

測試平台規格
處理器:AMD Ryzen 9 3900X
顯示卡:AMD Radeon RX 5700XT
記憶體:G.SKILL Trident Z Royal DDR4-3600 8GB x2
SSD:Corsair MP600 PCIe 4.0 x4 SSD 2TB
電源供應器:ThermalTake ToughPower XT Plaitnum 1275W
作業系統:Windows 10 Pro 1903

CPU-Z中可看出採用的AMD Ryzen 9 3900X處理器,為7nm製程、12C/24T配置。

跑分測試中單核獲得537.0、多核飆到8235.7,逼近AMD Ryzen Threadripper 1950X的效能表現。

Cinebench R20中則是獲得7187 cb的總分,單核達到517 cb,直接勝過Intel Core i9-9900K。

記憶體部分為16GB DDR4-3600。

AIDA64 Extreme的快取和記憶體測試下,讀寫及複製速度分別達到53819 / 51841 / 52575 MB/s的高速表現。

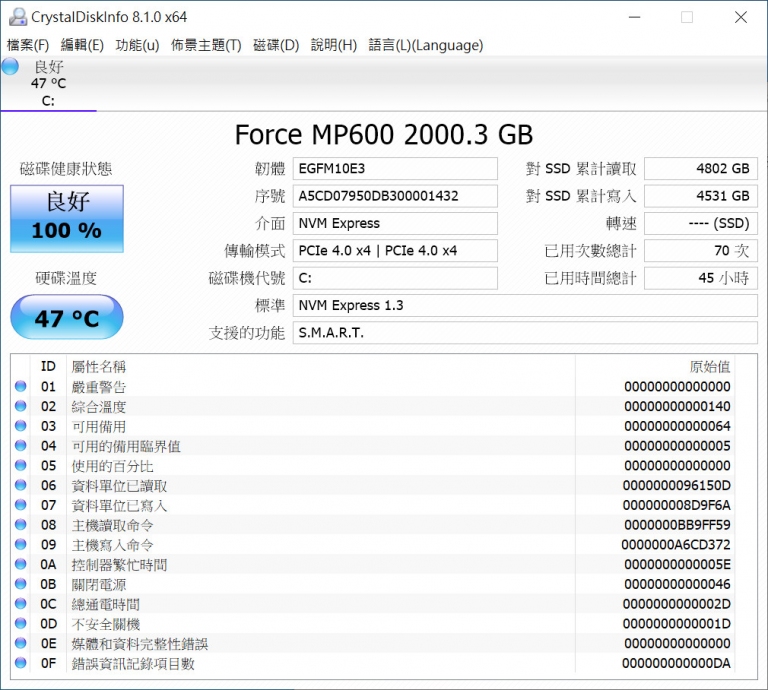

Crystal Disk Info顯示SSD採用的是Corsair的MP600,為PCIe 4.0 x4傳輸速率。

MP600的讀寫速度分別達到4994.3 / 4264.1 MB/s的表現。

顯示卡採用的是AMD Radeon RX 5700XT,同樣是7nm製程。

在3DMark的各項測試中所獲得的表現。

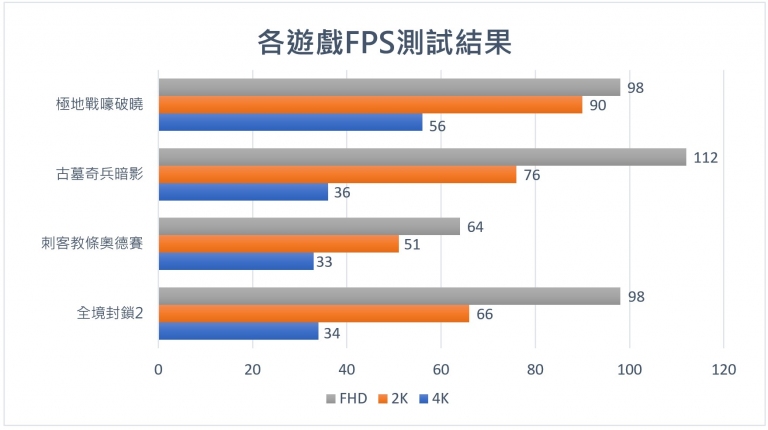

另外就是個遊戲在不同解析度下,以最高畫質所獲得的平均FPS。

最後,整體的系統效能表現藉由PCMark 10 2.0測試,總分為5905,在必要項目中獲得9187分、生產項目獲得7593分,數位內容創作則是8012分。



簡單明瞭的BIOS操作介面

Crosshair VIII Formula的BIOS介面操作直覺簡單,從EZ Mode中可以看到各項系統硬體的主要數據,可以快速查看和調整,要進入細部設定的話只要進到進階設定頁面即可快速使用。

BIOS介面中的EZ Mode模式(F7切換),讓玩家可以快速一覽所有系統的重要資訊。

EZ Tunning Wizard(F11)可以讓玩家快速對系統進行超頻,不必進到進階介面設定也ok喔!

進階BIOS介面中則是同樣可以看到細部的系統資訊。

概要頁面中可以查看BIOS資訊包含版本和EC版本。另外還有CPU資訊包含名稱和速度等等。

我的最愛頁面裡則是常用的幾項功能包含記憶體頻率調整、電壓等等。

Extreme Tweaker頁面中則是可以進一部調整更多細部的超頻設定。

進階頁面裡則是可以針對SATA、PCI、USB、SSD/HDD等硬體進行更多調整。

監控頁面會顯示當前的系統溫度。

啟動頁面可以快速調整系統開機順序和啟動更改事項。

工具頁中則是有包含升級BIOS的設定和安全清除重設電腦的功能。


燈效和其他軟體強化操作體驗

ROG為Crosshair VIII Formula帶來多種可提高玩家使用體驗的軟體,除了獨家的Aura Sync燈效技術可以控制主機板燈效和其他支援Aura Sync的ASUS產品外,另外也有提供GameFirst V和RAMcache III等軟體,強化玩家在遊戲時的體驗,同時,也將Armoury Crate的全方位軟體導入到主機板當中,讓Crosshair VIII Formula主機板不只外觀好看,硬體規格和軟硬體操作也優秀。

I/O保護蓋上的降雨燈效和LiveDash OLED螢幕顯示的ROG字樣。

下方的基板保護蓋上也有降雨燈效,同時,ROG信仰之眼也會亮起,更加強化整體的一致性。


GameFirst V網路控制

GameFirst V是ROG獨有的工具,可將網路流量和連線最佳化,選擇最佳Wi-Fi通道以提高穩定性和減少干擾、集結閘道並密切監控佔用頻寬的應用程式。

GameFirst V可自動或手動調整玩家在遊戲、媒體和資料分享的網路優先順序,進一步帶來更優秀的低延遲體驗。

另外,也可以進行網路監控,查看當前系統的前五大頻寬用量應程式或是總頻寬用量等等。

也可以直接快速查看當前的網路和閘道資訊。


RAMcache III智慧模式
RAMcache III可自動快取所有儲存裝置,將系統資源最大化,讓遊戲載入時間更短,與最新NVMe儲存選項完全相容,可以用內建的獨特技術有效快取儲存裝置。並且也可以檢查記憶體狀況和提供其資訊。

RAMcache III輕鬆對記憶體進行快取,最佳化使用效能。

可快速查看記憶體相關資訊。

另外也可以檢查記憶體目前是否良好。


ROG X570視覺 / 效能優質選擇

整體來說,ROG這次因應AMD X570晶片推出許多對應的主機板系列,Crosshair VIII Formula不只在外型上以鏡面搭配OLED螢幕的設計顯現高階精品質感,讓整體的品質再度往上提升,內部的用料同樣也非常扎實,額外提供的水冷散熱能力也讓玩家可以有更多的DIY空間,實際的效能表現上也在各項目中獲得不錯的成績表現,不只遊戲、一般工作日常使用也很出色。若玩家考慮選購ROG旗下X570系列主機板的話,ROG Crosshair VIII Formula會是一個不錯的選擇。
