1440p遊戲甜蜜點完全掌握!ROG STRIX RX 5700 XT O8G Gaming開箱實測:外型、散熱、效能三項制霸

文.圖/JC 2019-09-20 14:30:00
AMD陣營七月份丟出震撼彈,使得相關的處理器、主機板以及顯示卡等產品類別,全面導入7 nm製程技術,大幅強化各產品本身的效能表現,同時在對外輸出入介面部分也採用全新的PCIe 4.0傳輸介面,使得像是SSD固態硬碟這樣的產品,其傳輸效率比前代更加精進,堪稱AMD史上最香時刻也無誤!

因應這一波7 nm浪潮,眾多板卡廠商也相繼針對自家產品線推出對應的產品類別,其中,ROG玩家共和國旗下專攻主流電競的「ROG STRIX」,除了先前曾介紹過的X570系列主機板以外,在顯示卡產品線中,則是有最新的ROG STRIX RX 5700 XT O8G Gaming顯示卡以及RX 5700版本、另外還有主打入門電競的ASUS TUF Gaming X3 Radeon RX 5700 XT和RX 5700兩張顯示卡,以及雙風扇版本的ASUS Dual Radeon RX 5700 EVO,總計共有五張RX 5700系列顯示卡上市,全數都採用AMD最新的7 nm RDNA架構。小編這次收到的ROG STRIX RX 5700 XT O8G Gaming(下稱ROG RX 5700 XT)就定位上來說可以說是其中最高階的一款,主流目標客群鎖定在1440p解析度電競玩家,讓玩家在玩高畫質遊戲時,也可以享有高效能表現。


開箱介紹

ROG的產品外盒一向保持著一貫的設計風格,外盒上除了有顯示卡本身的彩圖以外,另外也還有說明這次顯示卡強調的幾項特色功能,像是支援ASUS Aura Sync燈效技術、搭載8GB GDDR6記憶體,以及採用PICe 4.0技術等等,另外,ROG STRIX顯示卡系列產品如果是掛名「O8G Gaming」的話,代表的除了是具備8GB記憶體以外,同時也是代表「OC」預先超頻,勢必會為玩家帶來更高效能的遊戲表現!

外盒為ROG STRIX系列顯示卡一向的包裝,斗大的ROG信仰之眼加強,搭配AMD Radeon RX 5700 XT產品,同時盒上也有顯示顯卡具備的功能包含Aura Sync、OC預先超頻、8GB GDDR6記憶體和支援PCIe 4.0介面。

背面則是提供更多進一步的產品系列簡介。

內盒低調簡潔,簡單的STRIX強化系列產品形象。

開盒後首先會先看到ASUS產品說明書。

底下的就是顯示卡本身啦!


外觀動眼看

其實ROG家的電競顯示卡一直有一種低調的霸氣風格,ROG RX 5700 XT也不例外,外型上採用低調的鐵灰色主色系,但在風扇保護蓋上有做了許多特殊的燈條線條設計,稜角分明的風格顯得非常硬派有形,但卻同時給人十分堅固的形象。「圖騰風」設計是近年來ROG旗下產品愛用的形象設計,隱藏在保護蓋以及顯示卡上方,低調、不過分張揚的設計是這次ROG RX 5700 XT給人的第一印象。

ROG RX 5700 XT顯示卡正面照,整體是採用鐵灰色的低較設計,隱約可見招牌的圖騰設計,加上稜角分明的形象,硬派玩家必備!


低調的設計元素也可以在風扇的設計上發現,就外型上來說,RX 5700 XT本身是三風扇的設計,採用ROG的軸向式風扇,扇葉本身無多餘的視覺效果,但在周圍的密封環搭配下,給人非常簡潔有力的感覺。不過可別以為這樣的設計僅是視覺效果,全新的軸向式風扇是ROG專為旗下新世代高階電競顯示卡所設計,它們本身使用了比傳統風扇更小的風扇殼,但容納更長的扇葉,搭配最外層環形密封環的輔助下,可以藉此提高向下的風壓,向下風壓加強代表的是內部的散熱效果得以因此獲得提升,讓顯示卡本身在性能、速率以及功率上都同步增強。

散熱部分採用的是三風扇的設置,並且在軸心處放上ASUS和ROG信仰之眼。

風扇採用全新的軸向式風扇,讓風扇可以在更小的風扇殼內容納更長扇葉,再藉由環形密封環提高向下氣壓,針對性能、速度和功率做三項同步增強。

顯卡上方可以看到採用的8+8 pin供電設計,下方則是有支援Aura Sync燈效的ROG商標強化信仰,再一旁則是有形象鮮明的圖騰設計。

上方左側則是有STRIX產品系列認證。

AMD這次針對處理器、主機板和顯示卡全面導入PCIe 4.0介面,ROG RX 5700 XT採PCIe 4.0 x16。

顯卡背面照一覽,斗大的信仰之眼非常搶眼阿!

比較特別的是在顯示卡背面右上方有一顆「隱形模式」按鈕,按下後可以直接將LED燈效關閉,讓偶爾也想要低調的玩家可以有更多選擇。

側面則是可以看到散熱導管走勢和FanConnect II技術接頭。

連接埠提供三組DisplayPort和一組HDMI,輸出彈性不錯。


大部分解暨散熱效果

為了讓玩家們能夠快速了解ROG針對RX 5700 XT內部的設計,小編也將顯示卡組成拆開,帶領玩家一同窺探ROG RX 5700 XT內部各方面的設計吧!

拆開顯示卡以後,可以看到內部主要有五層架構,分別是底板、PCB、強化框架、風扇散熱鰭片以及風扇保護蓋(具RGB燈效)。

顯示卡底板照。底下是ASUS STRIX認證,同時右側的信仰支援具備Aura Sync燈效,視覺效果十足。

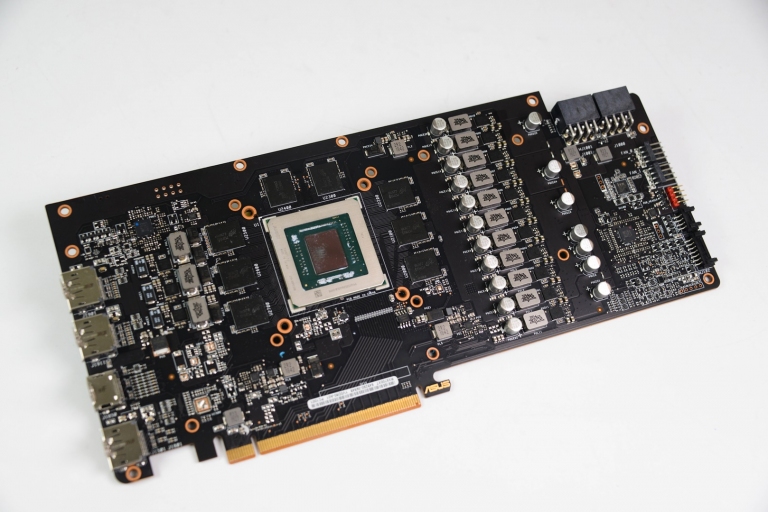

來看到主要的PCB板照。正中央的是AMD Navi 10晶片,採7nm製程。環繞在旁的則是8GB GDDR6記憶體。

PCB板背面配置一覽。

採用二代超合金電源技術(Super Alloy Power II)電源供應電路設計,搭配頂級電容器和鋁合金核心電感,可再升高時脈時處理大量功率需求以穩定最高效能,對應不同的遊戲和工作環境負載。

晶片左側同樣也有設置相同的電源供應電路設計,以便全面穩定採用RDNA架構後,帶來的高效能表現。

記憶體採用的是美光Micron顆粒,共搭載8GB GDDR6。

PCB板右側配置。最右側是ASUS FanConnect II設計,具備兩個4 pin、混和控制接頭,可以同時連接到風扇以獲得主機最佳散熱效果。

iTE 8915FN-56風扇控制晶片。

採用由IOR推出、型號為35217 C748P的數位供電控制晶片(PWM Controller),以便確保顯卡能獲得穩定供電。

再來夾在PCB板和散熱片之間的強化框架,用來穩定顯卡結構,延長使用壽命。

散熱片部分,小編沒有另外把風扇卸下,但玩家可以看到超多的散熱鰭片,強化散熱效果。

背面可看到搭載六根散熱管強化散熱,同時在和晶片接觸處採用MaxContact技術,利用精密加工以製作散熱器表面,與GPU晶片接觸的面積增加兩倍,最大化整體的散熱效果。

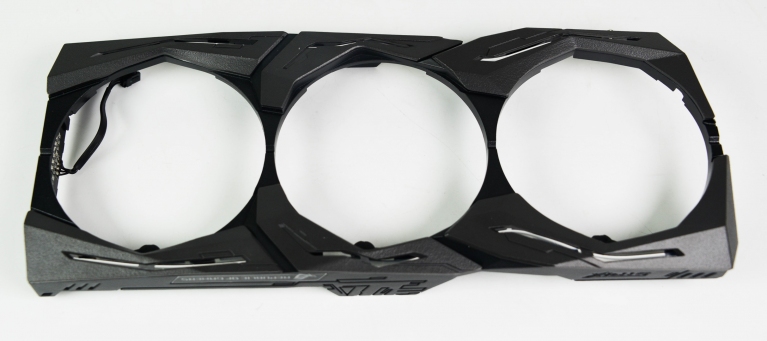

最後來看最外層的風扇保護蓋,上方也有Aura Sync燈條支援。


溫度控制
ROG RX 5700 XT針對顯示卡整體的溫度管控有做滿多的支援處理,包含像是基本的三風扇設計、軸向式風扇、以及六根散熱管和大面積MaxContact技術,再再都是為了確保內部的Navi 10晶片可以完全發揮穩定效能,但在穩定效能的同時也控管顯示卡本身的溫度,以便延長使用期限。小編為了實際測試散熱的效果,也使用FurMark進行燒機測試。起初顯示卡在待命時溫度在44度,連續在4K高壓環境下運行約30分鐘後,最高溫度來到90度,相較於AMD官方對應的RX 5700 XT公版卡,在燒機後約10分鐘就直接來到近100度的溫度來說,ROG RX 5700 XT已經是控管的非常不錯了!可見其內部所有支隊散熱的設計確實能帶來一定幫助。

全自動製程極致工藝
ROG在其RX 5700 XT設計上採用的極致工藝可不只前文提到的超合金電源技術II和MaxContact技術,這次在整張顯示卡的製造過程中也有突破業界標準的自動化製成輔助。傳統上採用人為操作組裝設計的產品,或多或少都會有操作不慎導致良率不高的問題,若廠商能夠在產品出廠或製造時即時發現倒無妨,最怕的就是交到消費者手上以後,才發現自己倒楣的買到「機王」、「卡王」等不良品,要再做後續的換機、換卡,抑或是維修的問題。ROG為了解決玩家這個困擾,採用全自動製程技術(ASUS AUTO-EXTREME),打造航太等級的自動化製程,ROG讓顯示卡內部所有焊接工程一次完成,包含超合金電源技術元件的安裝、Navi 10晶片焊接、MaxContact散熱片設計等等,全部都交由精密儀器全程自動化處理,能減少元件在製造過程中的熱應變以避免使用有害的清潔化學物,這對於環境保育方面可以帶來很大的幫助,再者,也能降低製造過程中的消耗並且提高產品的可靠性,在產品製造上能大幅提高良率。

ROG採用全自動製程設計,顯示卡中的所有焊接工程包含晶片、電源技術和散熱等等,全部都是由精密儀器自動組成,可大幅提高良率。

▲ROG官方全自動製程極致工藝介紹片。

1440p效能全制霸

接下來來看看效能表現的部分囉!快速說明一下硬體規格,ROG RX 5700 XT內部搭載的是AMD Navi 10晶片,採用7nm製程,搭配PCIe 4.0 x16介面,串流處理器共有2560顆,官方建議至少使用600W的電源供應器以便穩定輸出效能。時脈部分共有兩種模式,一是電競模式,該模式下基礎時脈為1770 MHz、最高動態時脈可達到2010 MHz;第二種模式則是超頻模式,基礎時脈在1840 MHz、最高動態時脈則是可以達到2035 MHz,足夠應付市面上高效能需求遊戲,甚至可以輕鬆在2560 x 1440解析度下輕鬆遊玩。記憶體方面搭載8GB GDDR6,其時脈為14 Gbps,採256-bit介面。輸出部分,最高可支援到8K (7680 x 4320)解析度,或者可同時最高輸出6組外接螢幕,使用彈性非常足夠。

測試平台規格
CPU:AMD Ryzen 7 3800X
Motherboard:ROG X570 Crosshair VIII Hero
SSD:Corsair MP600 Gen 4 SSD 2TB
RAM:XPG Spectrix D60G DDR4-3600 8GB x2
OS:Windows 10 1903

先看GPU-Z顯示卡基本資訊,可看到採用的是7nm製程的Navi 10晶片,串流處理器共2560顆、記憶體共8GB GDDR6。

效能表現方面,先來看看3DMark下,Time Spy系列的量化結果。

接著是Fire Strike系列。


實際遊戲表現部分,小編找了常見的測試遊戲作為代表,包含《虹彩六號》、《刺客教條 奧德賽》、《古墓奇兵 暗影》、《全境封鎖2》以及《極地戰嚎 破曉》,所有遊戲都是以遊戲內的最高畫質測試,並且分別在1920 x 1080、2560 x 1440、3840 x 2160解析度下運作。

各遊戲在不同解析度下、最高畫質的平均FPS表現。


從測試中可以發現,ROG RX 5700 XT要在常見1920 x 1080 FHD解析度下運行任何遊戲都是毫無問題的,平均都可以有破百的FPS數值,就連對於硬體要求非常高的《刺客教條 奧德賽》也有66 FPS的表現,效能表現非常優秀。再來當解析度拉高到2560 x 1440 2K解析度以後,幾乎所有遊戲也都還有60 FPS以上的水準,《虹彩六號》因遊戲畫面本身要求不高、加上最佳化處理優秀的關係,使其即便在2K解析度下,也還有破200 FPS的超高水準,而《刺客教條 奧德賽》平均數值雖然來到54 FPS,但只要稍做畫質調整,要維持在60 FPS的穩定度也不是問題。由此就已經可以見ROG RX 5700 XT已經可以說是完美掌握了1440p效能表現的水平。

最後再來看看將解析度拉高至3840 x 2160解析度時的效果,這時候就可以看到《虹彩六號》極佳的最佳化,使其都還有破百的FPS表現,其他遊戲方面則是大多都還有破30 FPS的表現,《極地戰嚎 破曉》也還有近60 FPS的數值,整體來說效能表現已經非常優秀了,ROG RX 5700 XT的效能表現玩家不用擔心。

玩家體驗全面到位

有了硬體上的高效能輔助,軟體和設計上提升玩家體驗的效果當然也不可少,ROG針對這點,提供多種不同的設計供玩家使用。首先在視覺效果上,華碩自家經典的Aura Sync燈效技術完整支援,可透過獨立的RGB燈效軟體操作,並且可以和其他同樣支援Aura Sync燈效的硬體設備同步燈效,讓整體的視覺效果更加優秀。另外,如果是喜歡追求低調視覺感的玩家,ROG也有顧到你喔!這次特別增設了一顆名為「隱形模式」的LED燈效按鍵,位於顯示卡背面,玩家如果不希望RGB燈效展示的話,只要按下按鈕就能一鍵開關。

玩家可透過獨立的Aura RGB燈效軟體控制顯示卡的燈效,同時也可以和其他的硬體同步。


另外,視覺體驗方面,ROG RX 5700 XT當然也支援AMD FreeSync技術,只要在對應的螢幕上使用,就可以體驗到無撕裂感的流暢畫面,不只玩遊戲可以更加爽快,如果玩家習慣長時間玩遊戲的話,有「Sync」技術的螢幕,小編認為對眼睛的疲勞感比較不明顯,較不容易有不適感。

軟體輔助
看完了硬體方面的輔助,來看軟體層面吧!首先針對效能表現的部分,玩家可以直接透過獨立的GPU Tweak II軟體進行調整,該軟體除了可以讓玩家查看當前的顯示卡時脈、使用率和溫度以外,也可以對顯示卡進行一鍵優化,快速找到顯示卡的最佳效能設定。另外,因應不同的工作或遊戲環境,ROG快速的提供三種模式供玩家切換,分別是「超頻模式」、「遊戲模式」以及「靜音模式」,同時也可以自行設置,玩家客製化彈性優秀。除了直接的設質展示以外,介面左側還會有即時的GPU頻率、顯存頻率、溫度等即時線性圖供玩家查看,快速又方便。

GPU Tweak II軟體提供玩家多種不同的預設模式可以快速切換,也讓玩家可以有自訂義的空間。

一鍵優化功能讓顯示卡能快速在效能和功耗之間找到最佳平衡。

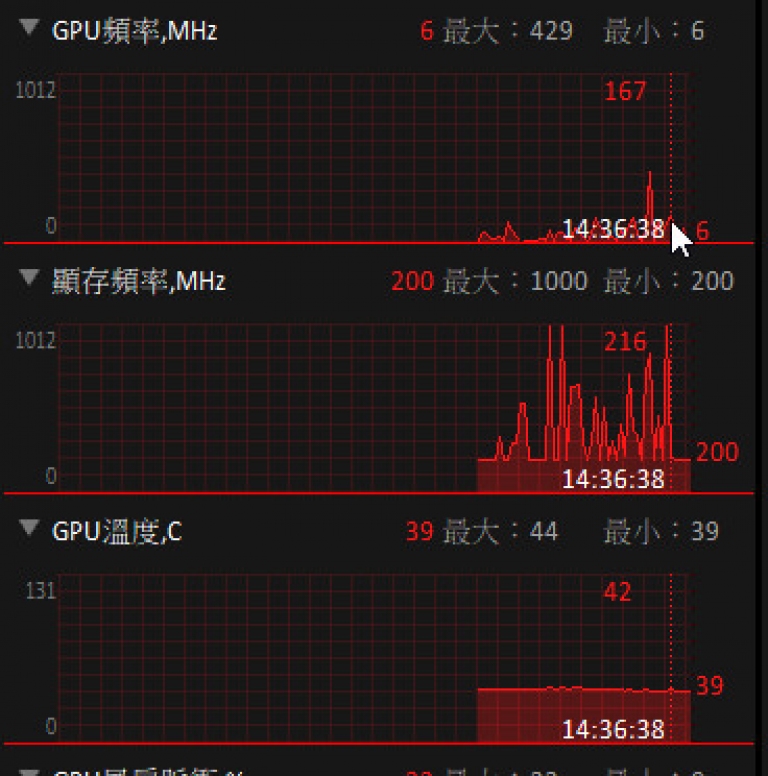

除了基本的數值顯示以外,也提供溫度、頻率、時脈的即時線性圖讓玩家查看。


另外,既然是AMD的顯示卡就一定支援AMD Radeon Arenalin軟體,提供多種工具讓使用者自訂遊戲中的視覺效果、錄製遊戲過程、調校效能、更新驅動程式等。新的軟體版本中也包含Radeon Anti-Lag這個設定功能,它可以減少輸入的延遲,以便提升遊戲反應時間,強化玩家的遊戲體驗。

支援AMD Radeon Adrenalin軟體,提供錄製畫面、調整功能、更新軟體等等,使用上快速且方便。


完勝1440p顯示卡選擇

總結來說,ROG RX 5700 XT顯示卡在外型上有著ROG家產品一貫的高階氣息,但正面深藏不漏的低調質感也是一絕,顯示卡後方的ROG信仰之眼則是最大化加強了產品信仰,而在內部的硬體效能表現上,在各方便都獲得了不錯的成績,實際以遊戲進行測試,時下多款熱門遊戲都可以在2560x1440解析度下輕鬆暢玩,1440p效能制霸確實不是說說而已。另外,在軟體體驗方面,則是有自己的ROG Tweak II進行效能上的輔助,在視覺方面則是有Aura Sync燈效加強,裡外兼施下,不只外觀深得人心,內部的效能表現也是非常不錯。隨著目前高階遊戲的畫質都已經拉高到1440p解析度以上後,ROG RX 5700 XT在這一新潮流下,也成為玩家在購買新顯示卡以前,一個不錯的選擇。


廠商資訊
廠商名稱:ASUS - 華碩電腦股份有限公司
廠商電話:0800-093-456
廠商網址:www.asus.com
