AMD三代Threadripper處理器搭技嘉TRX40 AORUS MASTER主機板,16+3相數位供電配Fins-Array散熱鰭片效能給好給滿

文.圖/JC 2019-11-29 09:30:46
AMD終於在(25日)時解禁眾所矚目的第三代Ryzen Threadripper處理器,首波登場的有兩顆,分別是24核心的3960X和32核心的3970X,採用AMD Zen 2架構設計,並搭配台積電7nm製程的輔助下,自七月推出的三代Ryzen主流處理器系列和日前才推出的Ryzen 9 3950X處理器、以及今天要介紹的Ryzen Threadripper 3960X/3970X,都再再將主流玩家處理器核心數推升至頂點。AMD甚至也已經預告,2020年將推出具備64核心的頂級Threadripper 3990X,讓對手現在只能在角落「挫咧等」!

而因應這一波Threadripper熱潮,各家板卡廠商早已蓄勢待發,技嘉電競品牌這次在自家的AORUS系列產品線中,首先推出TRX40 AORUS MASTER主機板,為了要完整測試主機板的效能表現,小編這邊將以這次最高階的3970X處理器和TRX40 AORUS MASTER主機板做搭配,在見證Ryzen Threadripper處理器效能的同時,也帶玩家們一探主機板對於處理器所做的種種設計理念和表現。


Ryzen Threadripper 3970X/3960X核心巔峰

快速說明一下處理器的部分,前文有提到3970X/3960X兩顆處理器將玩家核心數推上巔峰,實際的架構配置為前者24C/48T、後者32C/64T,處理器本身在外觀上和上一代的2990X並無太大差異,除了製程從上一代的12nm跳升至台積電7nm以外,AMD設計架構的部分也從先前的Zen+轉為Zen 2。

AMD三代Threadripper 3970X/3960X處理器登場。


值得注意的是,這次由於新一代的3970X/3960X處理器採用新的sTRX4腳位,因此,對應的TRX40主機板都不支援先前版本的Threadripper系列處理器,玩家在購買前須注意。不過,AMD這次還是給了新一代Threadripper處理器不少好處,例如像是處理器本身的PCIe通道數量增加到64條,其中有8條是給TRX40晶片組使用,其餘仍有56條通道可用,且由於新一代AMD處理器全面支援PCIe 4.0介面,因此,理所當然的這些PCIe通道也全數都採PCIe 4.0介面。另外,由於TRX40晶片組本身可另外接出16條PCIe通道,讓TRX40主機板系列最高可以提供72條PCIe 4.0通道,大幅提高玩家硬體DIY彈性。其他像是支援四通道DDR4記憶體功能依舊,不過可選DDR4 ECC(錯誤檢查與糾正模式)工作站等級支援,確保資料完整同步。

TRX40 AORUS MASTER主機板降臨

而這次要用來和3970X/3960X兩顆處理器搭配的主機板就是TRX40 AORUS MASTER,主打具備16+3相的數位電供,同時還有Fins-Array散熱鰭片輔助,再加上主機板本身採用奈米碳塗層背板,全方位提高整體的散熱效果,以確保能夠完整壓制Threadripper處理器的熱能,釋放潛力。

因應AMD三代Threadripper處理器登場,國內主機板廠商技嘉也推出對應的TRX40 AORUS MASTER主機板。

其他的周邊配件也是給好給滿,包含SATA線材、說明書、M.2螺絲等等。


外觀設計一覽
外型上來說,TRX40 AORUS MASTER維持「鋼鐵羽翼」的設計,和其他自家產品的設計理念相互呼應。主機板本身則是走相對低調的路線,首先映入眼簾的除了為新一代Threadripper處理器準備的sTRX4腳位以外,左右兩側的八條DDR4記憶體通道也很顯眼,單一插槽可支援32GB容量、最大系統容量可達256GB,支援四通道模式並可在最高DDR4-4400模式下運行。

外觀設計上,TRX40 AORUS MASTER是以鋼鐵羽翼作為設計元素,和自家其他產品相呼應,第一印象給人低調沉穩的氣息。

I/O保護蓋上有AORUS老鷹頭強化產品形象。

處理器腳位改為sTRX4,與前幾代的Threadripper腳位不同,因此玩家在使用時須注意兩者之間無法相互支援。

處理器左右可以看到總計八條DDR4記憶體插槽,支援四通道模式。最大容量為256GB、時脈則是最高可達4400(O.C.)。

處理器供電部分採用8+8 pin模式,一旁還有燈號指示,方便玩家快速判斷系統開機狀況。

另外在旁邊的是採用直立式設計的24pin電源供電。


先進散熱設計
在處理器上方則是AORUS獨家的Fins-Array推疊式散熱鰭片,搭配整合熱導管延伸式散熱器,能夠在相同時間從MOS散熱片傳遞更多熱能,最後,也透過具備5W/mk導熱係數等級的LAIRD導熱墊,比起一般導熱墊多2.7倍的散熱能力,進一步強化散熱效果。另外,在主機板南橋部分則是有主動式的智慧型風扇散熱器,採用5cm滾珠軸承風扇,確保50,000個工作小時,搭配多種不同的操作模式,以最大程度減少噪音且延長壽命,也降低TRX40晶片高效運作時的廢熱。

位於處理器上方的Fins-Array散熱鰭片,底下直觸MOSFET直接將散熱帶走。

處理器左側的I/O保護蓋旁也有散熱鰭片加熱導管連結,同時可看到和MOSFET上的散熱鰭片為一體式設計。

南橋保護蓋上方除了有「AORUS」和「Team Up. Fight On」字樣以外,也可以看到下方有一主動式散熱風扇。


散熱設計的部分也在M.2散熱上看到,TRX40 AORUS MASTER本身具備三組M.2 PCIe 4.0 x4插槽,皆具備獨立的散熱鰭片裝甲,讓主機板在針對處理器和晶片組散熱的同時,也能確保玩家本身的系統運作無礙。最後,主機板本身在背板部分一改傳統鐵質底板設計,改為鋁材質,並透過靜電吸附處理,將超薄的奈米碳塗覆在背板上以增強傳導輻射散熱的能力,AORUS表示這樣的設計能為背部的PWM元件溫度降低約10%。

主機板背面採用鋁材質,透過靜電吸附將奈米碳塗覆在背板上以增強散熱能力。

主機板右下方有AORUS字樣加獨特的設計線條,質感還不錯。

另一側則是再度強調「Team Up. Fight On」字樣,強化產品形象。


無與倫比的效能彈性
AMD新一代處理器全面支援PCIe 4.0介面的設計下,TRX40 AORUS MASTER主機板搭載多種專為新介面設計的元件,包含像是PCB、PCIe插槽、M.2插槽、訊號調節器、切換開關等等,例如PCIe 4.0 Turbo B-Clock就是專為提升超頻時PCIe 4.0訊號效能的時脈產生器,另外還有PCIe 4.0調節器,能夠提升並加強PCIe 4.0訊號強度,所有的設計目的都在確保提供最佳的PCIe 4.0訊號品質,讓相關的裝置能夠完整發揮效能。

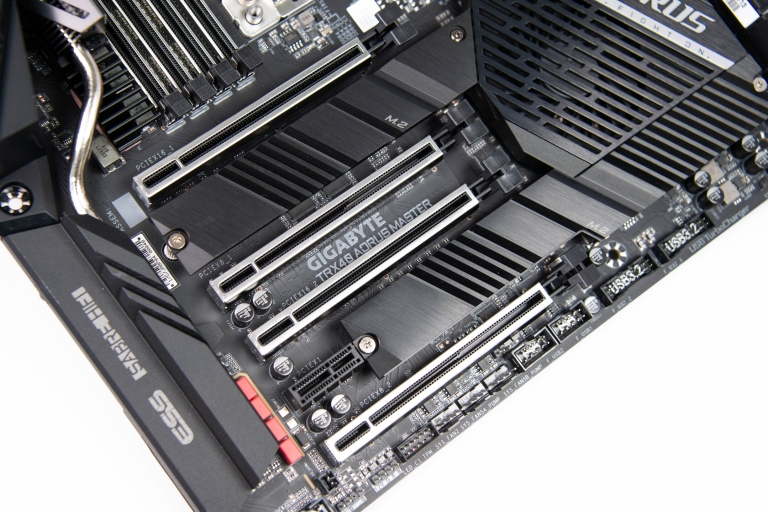

TRX40 AORUS MASTER搭載四條PCIe 4.0插槽,每條都採用防護裝甲設計,強化插槽強度,避免在安裝大尺寸顯示卡時因施力不當或顯示卡過重對插槽造成損害。四組插槽由上至下分別是PCIe 4.0 x16、PCIe 4.0 x8、PCIe 4.0 x16以及PCIe 4.0 x8插槽,全數都來自處理器通道,另外還有一組PCIe 4.0 x1插槽。四組PCIe 4.0插槽支援AMD Quad-GPU CrossFire和3-Way/2-Way CrossFire、同時也支援NVIDIA Quad/3-Way/2Way SLI技術。而在M.2儲存空間擴充的部分,剛才有提到主機板具備三條M.2 NVMe PCIe 4.0插槽,都支援在SATA和PCIe 4.0 x4/x2下運作,其中一條支援Type-22110、另外兩條則是支援Type-2280。儲存空間的部分額外還有8組SATA 6Gb/s插槽彈性使用。

PCIe 4.0插槽共有四組,皆採用防護裝甲設計,由上至下分別是 x16、x8、x16、x8通道,支援AMD Quad-GPU CrossFire和NVIDIA Quad SLI。

M.2 NVMe PCIe 4.0插槽部分共有三組,都支援在SATA和PCIe 4.0 x4/x2下運作。


Wi-Fi 6、AQUANTIA 5GbE網路支援
因應Wi-Fi 6無線網路技術登場,TRX40 AORUS MASTER主機板也已準備好,另外透過AORUS雙頻天線的話可提供更好網路支援。在支援新技術的同時,在無線傳輸的部分也有具備Bluetooth 5.0模組,可提供更完整的訊號涵蓋範圍和傳輸速度。有線網路的部分,則是具備AQUANTIA 5GbE乙太網路技術,採用AQUANTIA AQC111C控制晶片,可相容於5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX等網路速度;另外還有Intel千兆網路支援。

其他I/O埠部分還有包含Clear CMOS,AORUS的Q-Flash Plus讓玩家快速升級BIOS介面,另外也有提供多組USB 3.2連接埠和USB 3.2 Type-C等等,整體來說連接埠彈性足夠。

I/O埠分布。支援AQUANTIA 5GbE乙太網路技術和Intel千兆網路支援,另外還有多組USB 3.2連接埠支援。


最後,在音效的部分則是搭載高傳真音樂,提供高品質立體聲環繞音效,採用ESS Sabre DAC晶片9218,提供124 dB動態範圍和低於-112dB總諧波失真,在I/O埠的部分則時鍍金的音效接頭以提高耐腐蝕和抗氧化功能。內部還有搭載TXC震盪器,提供精準的數位/類比音頻轉換。周圍的電容則是使用WIMA電容來處理訊號回饋,以提供更通透平衡的聲音。

音效的部分採用ESS Sabre DAC晶片9218,周圍使用WIMA電容來處理訊號回饋。


細部用料和晶片一覽

接下來我們來將TRX40 AORUS MASTER主機板的外殼卸下,帶玩家們看看技嘉在這張主機板內部使用的晶片用料細部介紹。外部的螺絲卸下以後,就可以直接將南橋保護蓋和Fins-Array散熱鰭片保護卸下,整體來說滿容易拆卸的。

PCB板本身,在卸下散熱鰭片和南橋保護蓋後的外觀一覽。

背後可看到CAN ICES序號,並且是在台北設計,同時是符合ErP標準,對環境負擔較低。

角落的編號上可看到數字8,代表這是張8層板,提供足夠的線路空間,提高整體訊號的穩定度。

AMD TRX40晶片細部

處理器上方可以看到16相供電,另外的3相供電位於記憶體旁。

採用infineon數位供電,實際型號如圖。另外,輔以70A Power Stage電晶體穩定供電。

網路方面採用Intel I211-AT GbE網路晶片。

音效方面具備Realtek ALC1220提供高品質立體聲環繞音效。

另外搭配兩顆Realtek ALC4050H晶片輔助。

採用ESS Sabre DAC 9218晶片。支援Quad DAC、並提供130 dB訊噪比,能夠在保持在音效訊號不衰減的前提下降低噪音。

網路方面則是有Intel AX200 Wi-FI 6無線網路支援。

其他機構包含一體式的Fins-Array散熱設計、I/O保護蓋和檔板。


效能實測、3970X爆發

實際上機測試效果吧!為了完整測試TRX40 AORUS MASTER的效能表現,我們找了AMD Ryzen Threadripper 3970X這顆目前最頂級的處理器作為測試標準,同時為了確保3970X處理器在持續高壓負載環境下能夠持續維持高效能、確保不因過熱降頻,在散熱部分也用上Enermax推出的Liqtech II 360水冷散熱器,加上它三風扇的輔助,準確壓制3970X的熱能。

實際上機測試囉!


測試平台規格
處理器:AMD Ryzen Threadripper 3970X
顯示卡:AMD Radeon RX 5700 XT
記憶體:Corsair Dominator Platinum RGB DDR4-3600 16GB x4
SSD:Corsair MP600 PCIe Gen 4x4 M.2 SSD 2TB
驅動版本:Radeon Adrenalin 19.11.3

從CPU-Z中可以看到這次的基本規格配置,處理器用3970X,為32C/64T架構,記憶體為64GB DDR4-3600。

使用內建的跑分快速測試,單核來到530.7,多核則是突破天際來到21109.1的表現,將近是第一代Threadripper 1950X的三倍。

Cinebench R20中也看到同樣的高水準,CPU總分達16872 cb、單核則是517 cb,優於Intel Xeon Platinum 8168的表現。

在記憶體部分因為採用四通道DDR4-3600的加持下,讀寫速度來到97225 / 99126 MB/s,複製速度則是有103.73 GB/s。

SSD部分讀寫速度來到4992.3 / 4268 MB/s,是在預期中的數值。

顯示卡部分則是可以看到採用的是AMD Radeon RX 5700 XT。

在3DMark的效能表現方面,小編也幫大家整理一下各項跑分的數據。

同時,各遊戲在不同解析度下的平均FPS也幫大家整理。

PCMark 10測試中獲得6871的總分,其中在必要項目中獲得10478分、生產力項目7968分,數位內容創造則是10544分。

Passmark的壓力測試下,獲得6694.6的總分。

其中,在CPU的測試項目中,獲得44335的總分,處理器效能完整發揮。

SPECViewperf 13的報告,可做為創作者玩家們利用3970X的效能表現測試。

同步也附上SPECworkstation 3.02的報告書。


AORUS多款軟體輔助效能

好的硬體若再搭配優秀的軟體輔助就完美了,這點技嘉在TRX40 AORUS MASTER主機板上提供多種實用且方便操作的軟體,首先是APP Center,透過操作簡單且統一的使用者介面,輕鬆啟用所有技嘉應用程式、並能完整掌握更新資訊,甚至進一步下載最新的應用程式、驅動程式及BIOS;如果想要針對系統做進一步調整的話,EasyTune軟體可以讓玩家針對系統設定進行最佳化或在Windows 環境下輕鬆調校系統及記憶體的頻率與電壓。另外,System Information Viewer軟體是系統監控軟體,可掌握目前系統狀態並監控處理器、記憶體等元件的時脈、頻率,或者是調效並規畫特定風扇的轉速變化狀況,設定特定元件溫度過高警示、同步紀錄電腦執行狀況等等,都可在軟體中做到,方便玩家可以隨時掌握系統的大小狀況。

透過APP Center可以快速查看已安裝的各項技嘉軟體。

System Information View下,可以查看當前的系統資訊。


RGB Fusion 2.0燈效支援
TRX40 AORUS MASTER支援AORUS獨家的RGB Fusion 2.0燈效技術,玩家可以透過RGB Fusion軟體控制主機板內建的LED燈效和其他外皆燈條的效果。另外,AORUS也提供RGB Fusion App軟體,讓玩家可以進一步控制燈光效果,甚至讓玩家可以直接透過行動裝置快速控制相關產品的燈效,使用上更加方便。

玩家可藉由RGB Fusion 2.0軟體控制主機板的燈效模式和色彩。


三代Ryzen Threadripper絕佳平台選擇

AMD今年下半年非常強勢,除了先前七月時推出的第三代主流Ryzen處理器、X570主機板晶片和Radeon 5700系列顯示卡,今次推出的第三代Ryzen Threadripper處理器也是聲勢浩大,各主機板廠商也都推出了對應產品,以技嘉的TRX40 AORUS MASTER來說,本身為應付TRX40處理器和晶片所帶來的高熱量,在散熱系統上做了許多著墨,包含供電、散熱鰭片、甚至整張主機板背板都有做散熱的設計,而在實際的測試中也確實達到不錯的散熱效果,以HardwareInfo軟體查看處理器溫度,全速運轉下平均最高溫約在55度上下,一方面主機板本身的散熱效果做得好,另方面也可看到Enermax的Liqtech II水冷散熱器效果發揮得宜,確實能夠壓制處理器高效能產生的熱,以發揮完整的效能潛力。


至於在經濟面來說,雖然新一代Ryzen Threadripper處理器價格不斐,但為了要讓處理器能夠完整發揮,技嘉TRX40 AORUS MASTER主機板做為處理器對應的產品,也確實是一個不錯的選擇,值得玩家們考慮選購。

最後附上官方規格表給玩家們參考。
