AMD CPU與超輕巧ITX小板輕鬆配:華碩 ROG STRIX B450-I GAMING ft. Ryzen 3 3300X

文.圖/Johan 2020-05-22 18:04:50
隨著AMD於5/7日正式推出Zen 2架構、7nm製程Ryzen 3000家族的入門款處理器-Ryzen 3 3300X與3100之後,AMD的Matisse家族算是從高階到入門款都全面備齊了!

Ryzen 3 3300X與3100的最佳搭配主機板,就是用ITX。而華碩ROG STRIX B450-I GAMING主機板即可滿足想要小板卻什麼功能都不可少的玩家需求


至於在搭配的主機板方面,如果玩家們想買Ryzen 3等級的處理器,然後搭配一般中階顯示卡,以及SSD的話,其實是不需要選到X570等級或是B550的板子,退而求其次只要選B450等級的同樣可以完美支援,其效能表現也不錯!對於想要組裝小型電競桌機的玩家,更可以選擇ITX等級的主機板來組裝。而在眾多B450的ITX主機板中,能提供Wi-Fi、電競燈效、雙M.2 SSD插槽,且支援超頻功能者,目前可選的絕佳主機板,就是華碩的ROG STRIX B450-I GAMING囉!

▼表 AMD Ryzen 3000家族(代號Matisse)處理器規格比較

小巧一片,功能無限,ROG STRIX B450-I GAMING開箱

華碩的ROG STRIX B450-I GAMING主機板,在外觀方面,第一眼的印象就是其採用了mini-ITX規格設計,在17x17公分的主機板尺寸下,塞入了所有玩家想要的功能,可說是麻雀雖小、五臟俱全。產品採用黑白兩色為主色,搭配主機板底部的RGB燈效,讓想組裝小電競桌機的玩家也可以組出自己的風格!

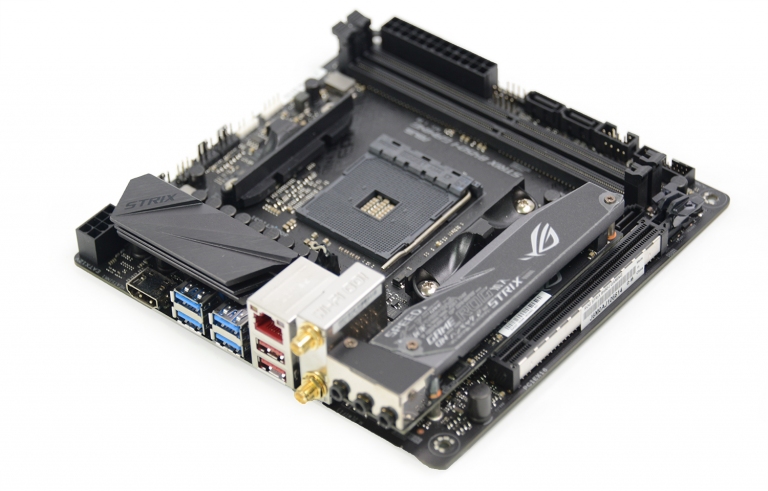

ROG STRIX B450-I GAMING主機板,採用mini ITX規格設計,小巧一片,功能不受限


適合拿來搭配AMD新推出的Ryzen 3 3300X (左)與Ryzen 3 3100 (右)處理器


開箱囉!來看配件部份,有說明書、感謝函、信仰貼紙、I/O擋板、束線帶、Wi-Fi天線、光碟、SATA排線、面板排線、燈條排線、螺絲等


ROG STRIX B450-I GAMING主機板採用AM4插槽,可支援AMD Ryzen 1000/2000/3000處理器,就算下世代Ryzen 4000處理器也在支援列表在內。在記憶體方面,則支援兩槽DDR4記憶體,能支援到DDR4 3600MHz。在主機板的最左方還提供一組PCIe 3.0 x16的插槽,搭配SafeSlot設計,再厚再重的顯示卡也能支撐,讓您搭配各階顯示卡來玩3A遊戲大作。

主機板正面照


主機板側面一瞥


在儲存裝置方面,除了提供4組SATA 6Gbps插槽,以安裝傳統SATA SSD或HDD,當然也另外提供2組M.2插槽。在主機板正面的ROG Logo與標語的散熱片底下,可以看到一組M.2 2280插槽,可安裝PCIe 3.0 x4的SSD (當然要裝PCIe 4.0 x4也行,就是會以PCIe 3.0 x4的模式來運作),適合用來安裝系統碟,而背面M.2插槽則可以用來安裝資料碟。

主機板背部I/O,含HDMI 2.0、4組USB 3.2 Gen.1埠、2組USB 3.2 Gen.2埠、RJ45 GbE有線網路埠、Wi-Fi天線(2x2,支援MU-MIMO與藍牙4.2),3孔音效孔(有發光)


主機板底部,有一組M.2 2280的插槽


Intel i211AT網路晶片,支援GbE LAN


至於在周邊連接方面,則提供4組USB 3.2 Gen. 1埠(SS5),以及2組USB 3.2 Gen. 2埠(SS10),方便玩家連接各種裝置。在網路方面,則提供1組Intel Gigabit有線網路埠,以及內建2x2 802.11ac Wi-Fi無線網路,接上隨附的天線座,即可可支援MU-MIMO,可設定成網路基地台讓多人一同上網,或是與家裡的Router進行無線連線,以免除需要拉網路線的困擾。

在燈效方面,主機板底部本身有RGB燈效,另提供兩組燈效插座,可安裝各式燈條,搭配其Aura Sync軟體,來讓電腦燈效同步,展現出個人的電競風格。

主機板正面的Socket 1331 AM4插槽,支援Ryzen 1代到3代(含未來4代)處理器全都吃


提供兩組DDR4 DIMM插槽,可支援到DDR4-3600,旁邊共有4組SATA 6Gbps插槽


M.2擋板上面有ROG的Logo與標語,下方的PCIe 3.0 x16插槽有SafeSlot設計


拆下M.2擋板,可看到有一組M.2 2280插槽,上面有導熱膠墊


再把M.2子板兼音效子板拆下,即可看到最底層的晶片組散熱片


將晶片組散熱片取下,以及I/O區散熱片取下,即可看到裡面的B450晶片組,以及VRM晶片


B450晶片特寫


VRM的晶片,含6相數位供電,搭配IR3553M整合式MOSFET晶片


效能測試,搭配Ryzen 3 3300X與Radeon RX5600XT

這款ROG STRIX B450-I GAMING主機板,挾其本身就擁有強大的CPU與記憶體支援能力,讓玩家安裝方便且超頻輕鬆不費力。在組裝上也遵循DIY Friendly的精神,方便玩家輕鬆組裝迷你電競桌機。以下我們就來看看其效能表現吧!

● 測試配備:
(1) 處理器:AMD Ryzen 3 3300X (4C8T) @ 3.8~4.3GHz (NT$3,670)
(2) 主機板:ASUS ROG STRIX B450-I GAMING (NT$4,390)
(3) 顯示卡:ASUS ROG-STRIX-RX5600XT-O6G-GAMING (NT$10,990)
(4) 記憶體:G.Skill FlareX F4-3200C 16GB (8GB ×2) (NT$4,490)
(5) SSD:Western Digital WD Black NVMe SSD 1TB (NT$5,250)
(6) 作業系統:Windows 10 Pro Build 1903 (x64)

先來看CPU-Z顯示Ryzen 3 3300X的資訊


以CPU-Z顯示主機板資訊


以CPU-Z檢視記憶體正用DDR4-3200時脈運作中


簡單以CPU-Z測試CPU效能,單核與多核心獲得512與2811.9分,比i7-7700K還快


以GPU-Z檢視顯示卡資訊,這次配的是ROG-STRIX-RX5600XT-O6G-GAMING顯示卡


透過AIDA64快取與記憶體效能測試,記憶體讀取和複製獲得43000MB/s以上分數,寫入則大約25000MB/s左右


以CineBench R20測試CPU著色效能,單核心和多核心分數分別為506 cb與2553 cb,也贏過i7-7700K

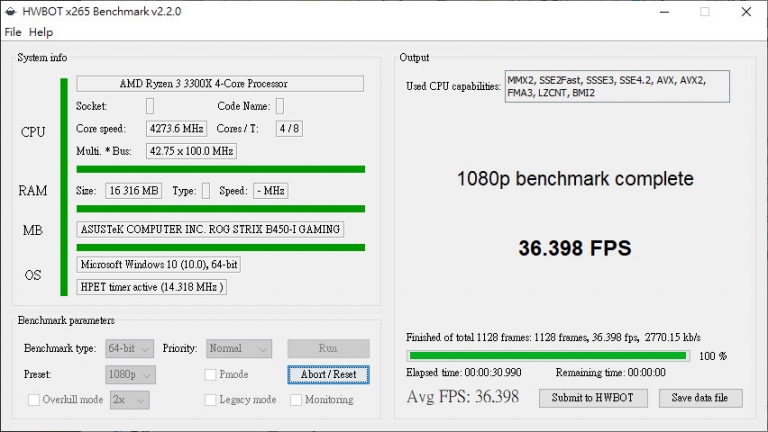

來看x265視訊編碼的效能,在1080p解析度下,擁有36.398FPS


搭配WD Black NVMe SSD 1TB開啟PCIe 3.0 x4模式,在CrystalDiskMark獲得循序讀寫達3400 / 2800 MB/s


先來測試一下PCMark10的成績,獲得總分5741分,可說是絕佳的文書+創作專用機


再來看一下PassMark PerformanceTest 9.0的成績,獲得總分5830分,可說各方面都有不錯的表現


使用3DMark測試Time Spy場景,獲得7007分,非常順暢


總使透過3DMark測試負荷比較重的Time Spy Extreme場景,也獲得3113分,實屬不錯


接下來看看遊戲的測試結果吧!以Rainbow Six Siege遊戲,在畫質最高情況下,1920x1080解析度可獲得高達平均222.8 FPS的成績


在Rainbow Six Siege遊戲下,2560x1440解析度可獲得高達平均147.1 FPS的成績,非常優異


接著看Far Cry New Dawn遊戲的成績,在畫質最高情況下,1920x1080解析度可獲得高達94 FPS的成績


在Far Cry New Dawn遊戲下,2560x1440解析度可獲得高達81 FPS的成績,也是非常流暢


再來看Shadow of the Tomb Raider遊戲的成績,在畫質最高情況下,1920x1080解析度可獲得高達95 FPS的成績


在Shadow of the Tomb Raider遊戲下,2560x1440解析度可獲得高達62 FPS的成績,也是非常流暢


至於在Assassin’s Creed Odyssey遊戲的成績,在畫質最高情況下,1920x1080解析度可獲得高達61 FPS的成績


在Assassin’s Creed Odyssey遊戲下,2560x1440解析度可獲得高達45 FPS的成績,也是可以到順暢玩的水準


接下來繼續看Tom Clancy’s Ghost Recon Breakpoint遊戲的成績,在畫質最高情況下,1920x1080解析度可獲得高達85 FPS的成績


在Tom Clancy’s Ghost Recon Breakpoint遊戲下,2560x1440解析度可獲得高達58 FPS的成績,也是可以玩得很流暢


最後來看Tom Clancy’s The Division 2遊戲的成績,在畫質最高情況下,1920x1080解析度可獲得高達85 FPS的成績


在Tom Clancy’s The Division 2遊戲下,2560x1440解析度可獲得高達56 FPS的成績,也是可以玩得很流暢


小小主機,不可小覷

從上述的測試結果,可以發現雖然選用的是入門級的Ryzen 3 3300X處理器,但在搭配中階的Radeon RX 5600 XT顯示卡之後,讓這樣的電腦平台可以發揮到主流電競平台的水準,不僅各種3A遊戲大作都能順暢的玩,就連一般的內容創作軟體也能輕鬆使用。讓使用者對小巧主機的效能改觀,且由於小巧主機因為體積也比較小,可以直接放置在桌上,連接各式周邊也方便,不需要像一般大型桌機因為通常會放地上,因此在連接一些高速周邊時,可能面臨必須蹲到地上摸來摸去的窘境。

除了節省空間之外,也節省組裝費用,像上述這樣小巧的電競主機,大概預算只要3萬元左右就可以組好,而效能幾乎能與4~5萬元的高階大塊頭電腦相媲美!可說是小主機玩家們的優勢選擇。此外,該有的RGB特效、完整周邊I/O埠也都具備,當然若未來有需要時,也只要透過升級BIOS至最新版本,就能支援到下世代的AMD處理器,讓這部小主機也能升級到更強悍的高效能,成為高階電競桌機。

華碩ROG STRIX B450-I GAMING主機板,mini ITX造型,體積小巧、效能卻強悍,值得想組裝小電腦的玩家選購
