疫情出不去、在家組機趣 (下):DIY電腦BIOS輕鬆設定與Windows安裝

文.圖/Johan 2020-05-28 18:10:36
繼前兩篇的採購篇、組裝篇之後,接下來就開始進入軟體設定篇啦! 這裡主要是教大家如何做簡單的BIOS設定,以便可以正常運作,同時並進行Windows 10的安裝。

本篇先從BIOS設定篇開始,當您組裝好電腦時,當然希望所有的裝置都安裝好,因此第一步驟就是檢視電腦有沒有組裝完整,有沒有什麼電腦元件或周邊沒接好,或是沒有達到應有的速度。待這些初步的檢查與設定之後,接下來就開始進入安裝作業系統的步驟,這裡以Windows 10安裝為主,並以全新SSD的安裝為例,當然安裝過程中若有特殊情況時,本篇也會提到。讀者只要跟著本篇的重點,來跟著設定與安裝,就能輕鬆安裝完成。

本篇教您如何製作Windows 10安裝碟、BIOS簡易設定、安裝Windows 10、安裝驅動程式,最後檢視最後安裝成果


先準備一支Windows 10安裝隨身碟 (或光碟)

在開始安裝作業系統之前,除非您手邊有零售版/OEM版的Windows,有提供安裝隨身碟或安裝光碟,否則的話,您就得自己先建立一支Windows 10安裝隨身碟 (若您電腦有裝光碟燒錄機的話,也可以燒錄一片DVD-9版本的Windows 10安裝碟),然後安裝完成後,先用試用版的方式來使用,等後續再來購買序號升級到正式版。

既然要建立安裝隨身碟,就先請讀者找一支容量為8GB(或以上)的隨身碟,最好是USB 3.0規格的,讓讀取速度可以稍微快一點。以下就是安裝過程簡述。

首先,先找一台Windows 7/8/10電腦,或向別人借用一下電腦,來下載Windows 10的ISO檔,請到Windows 10下載網頁,點選「立即下載工具」,來下載 Media Creation Tool,檔名可能是MediaCreationTool2004.exe (或是MediaCreationTool1909.exe),後面那4個數字代表的是Windows 10的版本。下載後先存檔。

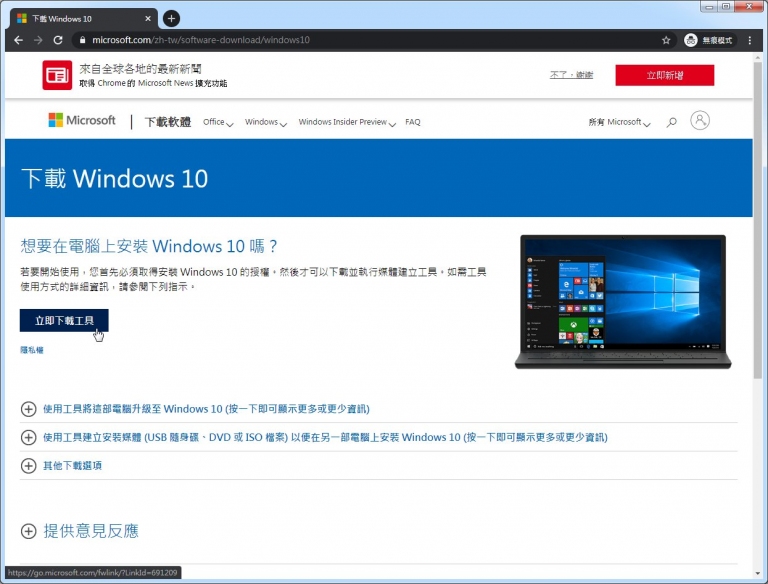

到Windows 10官方下載網頁,點選「立即下載工具」,以便將建立工具下載回來


接著,執行那個Media Creation Tool,然後就會出現注意事項與授權條款,按「接受」即可。

執行MediaCreationTool2004.exe,即可進入此畫面,按「接受」即可繼續


然後,記得選擇「建立另一部電腦的安裝媒體」,然後下一步之後,再選取語言、架構與版本,這邊有一個「為此電腦使用建議的選項」,一般來說,新的電腦主要都是64位元 (x64)架構了,若發現上面的架構不是64位元,記得將那個勾勾取消,然後在架構欄那邊選擇「64位元(x64)」即可(當然您也可以選擇「兩者」,以便在老電腦的32位元CPU和新電腦的64位元CPU都能安裝)。接著按下一步繼續。

這裡選擇「建立另一部電腦的安裝媒體」,然後下一步


這裡檢視架構那欄是否為64位元(x64),如不是的話,先將「為此電腦使用建議的選項」的勾勾去除


然後即可將架構那欄下拉,並選擇「x64位元(x64)」,然後下一步


接著將USB隨身碟插入電腦,容量要8GB以上的才行,建議選用USB 3.0的,建立的速度會比較快,且後續安裝的速度也會比較快。這裡選擇「USB快閃磁碟機」,然後按下一步繼續,接著畫面就會出現您插入的抽取式磁碟機,選擇正確的磁碟機之後,再按下一步即可繼續 (若要建立安裝光碟,就可以選ISO檔案,後續再用光碟燒錄程式將ISO檔案燒錄至光碟)。

這裡選擇「USB快閃磁碟機」,然後下一步


接下來會出現「抽取式磁碟機」,以圖為例,就選擇E: (若沒出現的話,可以「重新整理磁碟機清單」),然後下一步


接著就會開始下載Windows 10的檔案,請稍等一下,等下載完成之後,就會開始建立Windows 10的開機隨身碟(或光碟),此時您可以先將該工具最小化,並繼續使用電腦。等建立完成之後,就會通知您建立完成。等出現您的USB快閃磁碟機已就緒的畫面之後,此時就大功告成了,按「完成」來結束!

接下來會下載Windows 10的檔案,此時請確定網路是通暢的,以便快速下載完成,此時可以繼續使用電腦


下載好Windows 10檔案之後,緊接著就會開始建立Windows 10開機隨身碟,此時可以繼續使用電腦


建立完成後,會出現此畫面,表示建立成功。按「完成」


檢視USB隨身碟的內容,應該有Windows 10的安裝檔案才是,以確認檔案都存在


電腦開機,進入BIOS設定,檢視基本設定

首次開機時,若開機自我檢測(POST)過程順利,螢幕即會顯示出BIOS開機過程的畫面。這裡的主要重點,可以先看畫面中所顯示的基本資訊,例如安裝的CPU型號是否正確、記憶體數量,還有磁碟機列表,是否都有呈現出來(有些主機板則不一定會列出來,端看各廠商的設計)。由於各家主機板的BIOS設計都不同,因此會有不同的開機畫面,不過大多數都是差不多的。

開機時,會進入開機自我檢測程序。首次開機會要您進入BIOS設定,以設定正確的裝置配置 (本文將以ASUS ROG系列BIOS為例,若您是其他主機板,其BIOS畫面也大致相似,可以參考)


接下來,玩家記得要先進入BIOS設定畫面的按鈕,目前五大廠主機板的進入按鈕幾乎都是Del鈕,因此開機時可以按住Del鈕來進入BIOS設定。若來不及按,結果進入作業系統,或是顯示無法開機的話,請按Ctrl-Alt-Del鈕重新暖開機,然後再嘗試多按幾下Del鈕,以便順利進入BIOS Setup畫面。

設定好的開機畫面,一般都會出現公司或產品系列Logo,有些下方還會顯示按Del鈕來進入BIOS設定畫面


新一代的BIOS Setup畫面,已都採用UEFI圖形模式的設定畫面,提供更視覺化的設定方式,讓BIOS設定工作更加淺顯易懂。而現在新的主機板BIOS設定模式方面,大多會提供Easy Mode (簡易設定模式)和Advanced Mode (詳細設定模式),前者給初學者使用,後者給有玩家使用。這兩種模式通常只要按一個Function鈕就可以切換(例如ROG的BIOS就是按F7鈕來切換,其他主機板可以參考下方Help區,來看怎麼切換)。

BIOS設定:設定XMP、檢視開機磁碟、選擇USB (或光碟)啟動

接下來我們以詳細設定模式為例。一般BIOS設定主項目,都提供主要設定、超頻設定、先進項目設定、溫度與狀態檢視、開機選項、有用工具、設定儲存等項目等等(其他主機板的主要設定項目,也大致是這樣規劃,可以參考不同細節來進入需要的設定項目)。更多BIOS相關細節,請參考主機板隨附的使用手冊。

以下就本次組裝為例,透過圖片來一一簡述首次開機的BIOS必要基本設定!

按Del鈕進入ROG主機版的UEFI BIOS畫面,並選擇Advanced Mode之後,就會出現這樣的畫面。在這個主畫面中,可以看到BIOS資訊、CPU資訊,並可以切換顯示的語言、調整日期與時間。右方有硬體監測資訊。


此時可以用滑鼠或鍵盤的左右鈕,來切換其他設定大項。先來極致調校項目吧!這裡都是效能調整的項目。會顯示當前CPU速度、DRAM時脈與FCLK (AMD專有Infinity Fabric的運作時脈)等。想玩超頻的玩家,可以參考說明書來進行個別調校 (建議首次開機先別超頻,等安裝作業系統完成之後,再來微調)


從畫面可以看到記憶體是以自定的安全時脈(2666MHz)來運作,此時可以先進入Ai Overclock Tuner,來調整成D.O.C.P Standard (各家主機板叫法不一樣,有些也是稱XMP或是A-XMP,基本上功能是差不多的),來將記憶體時脈一鍵超頻至應有的時脈


當調成XMP模式之後,BIOS會自動從記憶體的SPD EEPROM抓取超頻參數,此時可以選擇想要超頻的參數,一般會提供1至2組。這裡就以其自訂的DDR4-3600 18-22-22-42為例吧!開啟之後,BIOS其他必要調整的項目都會自動設定好,玩家就可以讓記憶體發揮到應用的運作速度


再切到其他設定項目吧!在這個先進設定項目部份,提供了主機板各元件的細項設定,從TPM、CPU、SATA、內建裝置、APM、PCI、USB、網路類、儲存類、CPU細項類都有 (各家主機板的配置方式不盡相同,但大致也會有這些類似的設定項目),這部份有必要時再來做細部設定


若您有裝SATA SSD/HDD,就可以先點進SATA Configuration,來看SATA模式對不對,一般都是AHCI模式,若有要做RAID的話,才調成RAID模式!


若您裝的是M.2 NVMe SSD,則是可以檢視NVMe Configuration選項


這裡可以看到有一部M.2 NVMe SSD被系統偵測到,並列出產品型號,表示正確運作中 (可以再點進去,看細部資訊)


再切換到其他設定項目,這裡是硬體狀態偵測區,可以檢視CPU內部溫度、整體溫度、主機板溫度、供電模組溫度等等,並可檢視各風扇的轉速


在Boot設定項目中,可以選擇磁碟的開機順序,值得注意的是,當前新一代的開機模式,已都是使用UEFI模式,搭配GPT分割區。此時可以檢視Secure Boot來開閉安全開機選項(適合Windows作業系統,開機選項通常是Windows Boot Manager),若您想用以前的BIOS開機模式,搭配MBR分割區,那麼CSM那個選項就必須打開才行(自定是關閉的)


若您的硬碟裡面還沒有安裝任何作業系統(或是想重新安裝),此時就可以插入前

面建立好的Windows 10 USB安裝碟,重新啟動BIOS並再進入這裡,把Boot Option #1調整成從隨身碟開機

在工具設定項目中,提供了一些有用的設定項目,包含BIOS更新、SSD清除,以及其他雜項設定。下方有一個ASUS Armoury Crate項目可以打開,這樣一安裝好Windows 10之後,就可以順便安裝這個工具,以便快速部署完成


最後到了Exit項目中,則可以選擇Save Changes & Reset,將剛剛的設定都儲存至CMOS裡面,然後重新開機。


按下Save & Reset之前,有些BIOS還列出您更改了哪些設定,因為我們調了XMP模式,因此大多數都是跟記憶體參數有關的項目被更改,此時按OK繼續,準備來安裝Windows 10了!


用Windows 10開機碟,來將Windows 10至硬碟

上述的基本BIOS設定項目弄好了,並將Windows 10的USB安裝碟插入USB插槽之後,電腦就會正常開機,並開始進入Windows 10的安裝畫面。以下以安裝Windows 10 v2004版本為例,教導讀者一步一步來將Windows 10安裝完成。

Windows 10開機過程的畫面


進入Windows安裝程式首畫面,此時選擇「下一步」


接著選擇「立即安裝」

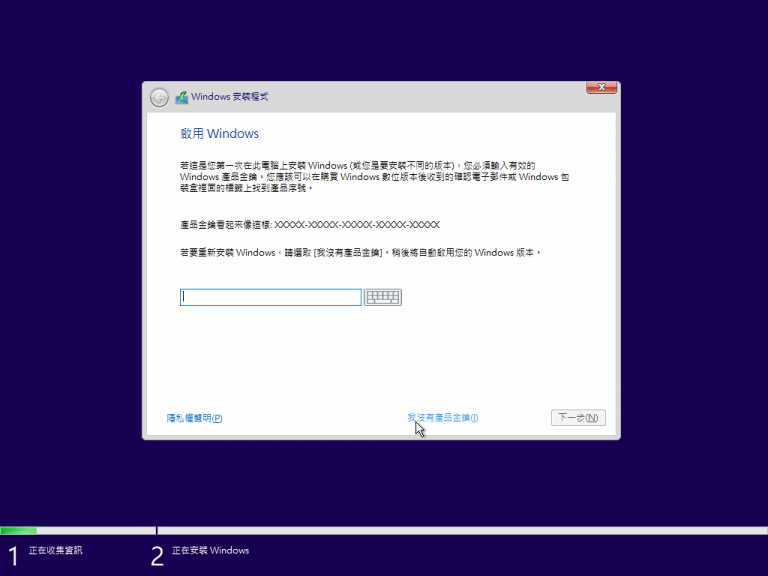

此時輸入產品金鑰,若沒有的話,先選擇「我沒有產品金鑰」


接下來選擇你的版本,是家用版、教育版或是專業版,然後按「下一步」


閱讀一下注意事項與授權條款,點選「我接受授權條款」,然後按「下一步」


這裡一般選擇[自訂: 只安裝Windows (進階),以便能全新安裝(或重灌) Windows 10


此時會出現磁碟機代號,此時可以點選磁碟機0未配置的空間來直接安裝 (若需要分割磁碟機的話,也可以按新增來自訂分割區以安排磁碟的儲存使用狀況),然後按「下一步」


接著電腦就會開始進行安裝Windows 10,此時稍微等一下


安裝時間是由電腦的效能來決定。以本次的配備,大約2~3分鐘即可安裝完畢


接下來電腦會重新啟動,以便繼續。可以按「立即重新啟動」加速此步驟。重新開機時,就可以抽出Windows 10的安裝隨身碟(或光碟)了!


重新開機時,會開始偵測新的硬體,並安裝對應的基本裝置驅動程式


Windows 10初次設定畫面

Windows 10在裝完基本裝置的驅動程式後,首次進入Windows 10時,會進行簡單的基本設定


第一步就是選擇區域,一般就選台灣即可,然後按「是」


接下來是選擇預設輸入法的鍵盤配置,此時也是按「是」


若要新增您自己的輸入法與鍵盤配置,就按新增配置,若不需要的話就按「跳過」來進行下一步


基本設定完成了,接下來進行比較重要的設定


這是設定電腦的角色,是「個人使用」還是「公司使用」。一般來說只要選擇上面的個人使用即可,然後按「下一步」


此時要開始設定帳號。若您有微軟帳戶,這邊就可以輸入。要是您現在暫時不想要那麼輸入自己帳號,或是幫別人設定電腦的話,可以先選擇「離線帳戶」,然後按「下一步」


這畫面是再提醒您真的不想用微軟帳戶來登入Windows 10嗎?這時選擇「有限的經驗」即可。暫時先別用微軟的OneDrive等線上服務


折騰了一下子,這時候就輸入您的離線帳號名稱(例如用你的暱稱、名字,或是簡單的「USER」也可以),然後按「下一步」


接下來輸入密碼(可以留空,以便自動登入),然後按「下一步」


再來就是選擇裝置的隱私設定,可以根據您不想開放的隱私來將其關閉,然後按「接受」繼續


是否讓微軟記錄您的活動歷程,以跨裝置使用,若您在意不同裝置不要有個人使用記錄的資訊流通,那麼就可以選擇「否」

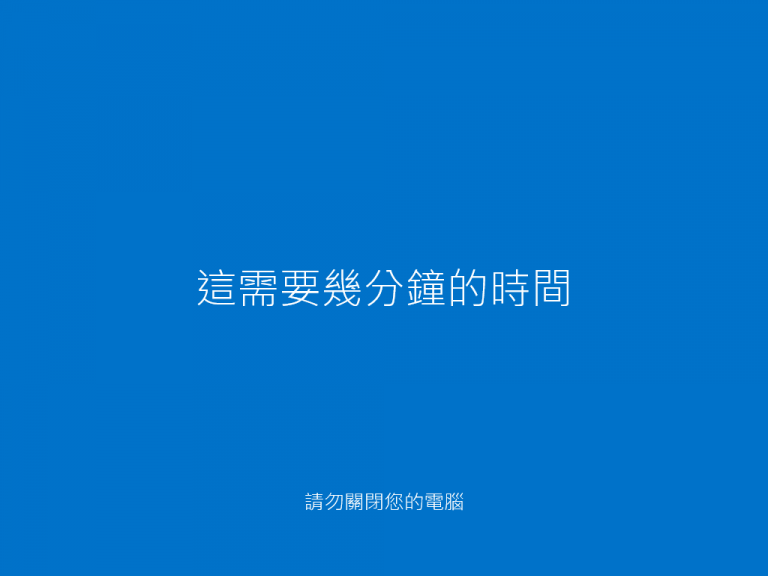

終於設定好了,接下來就等Windows 10做最後的安裝設定過程


若您有安裝網路線,此時可能會進行Windows的基本更新,請稍等一下


終於進入Windows 10主桌面畫面了。此時可以繼續安裝驅動程式與必要工具 (右下方的Armoury Crate軟體更新服務,是ROG主機板獨特功能,可以快速安裝接下來要說的驅動程式與主機板工具、軟體集等)


驅動程式安裝、主機板工具安裝

由於此時Windows 10還是在最基本可以運作的組態,為讓您的硬體裝置發揮其作用,必須要繼續安裝驅動程式,可能主機板必備的工具也要裝一下,以讓您的電腦發揮完整的作用。

首先要先確立的是網路是否暢通,若是用Wi-Fi的話,通常驅動程式可能安裝好了,可以先嘗試連接到家裡的路由器看看。若有通的話,就可以繼續安裝驅動程式,有些主機板有提供驅動光碟,要是您有裝光碟機的話,就可以透過光碟來安裝。

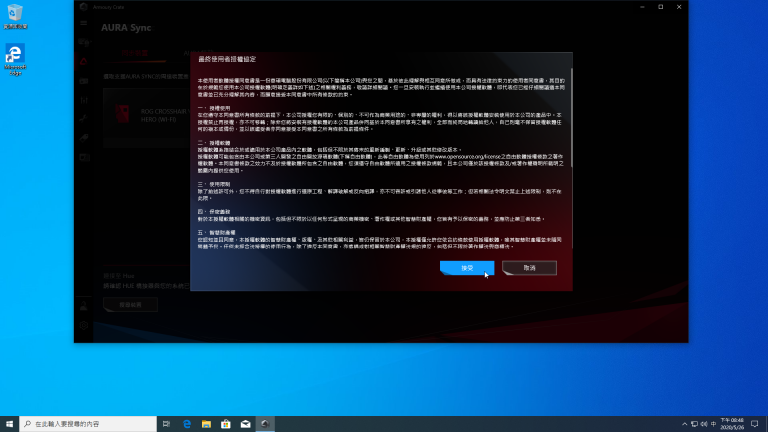

若您用的是ROG主機板,此時會被提醒是否更新Armoury Crate,可以在上一步時按「是」,來簡化驅動程式與主機板工具的動作。這個畫面則按「接受」繼續


此時按「全部更新」,即可將Armoury Crate主機板工具軟體更新到最新版,以讓RGB燈效、周邊裝置完整運作


重新開機後,可以選擇工具、驅動程式,讓Armoury Crate來幫所有驅動程式一鍵安裝完畢,此時點「下載與安裝」即可完成


再來是確定顯示卡驅動程式是否安裝完成。通常來說,NVIDIA顯示卡驅動程式Windows 10會自動安裝完成,至於NVIDIA Control Panel控制程式則在Microsoft Store下載。若是AMD顯示卡的話,則可以去其官網下載Radeon Software Adrenalin驅動軟體集,來一次安裝好顯示卡驅動程式與控制程式。就看您的電腦裝備是如何,然後去各家官網去下載驅動程式與工具軟體,以啟用這些裝置的功能。

有些顯示卡(例如NVIDIA和Intel)或是音效卡的驅動程式和控制台程式,是分開處理的。前者DCH驅動程式可透過Windows Update或是廠商官網來下載,而後者控制程式則透過Windows Store來下載,記得這個部份也要下載回來,以便讓該硬體功能更加完整


使用時,只要先在左下角Windows圖示那邊按滑鼠「右鈕」,然後選擇「裝置管理員」,即可檢視目前各裝置的運作狀態。然後針對沒安裝完成的裝置,來一一排解。

若您是其他主機板,也不用擔心!只要用滑鼠右鈕點選Windows圖示,然後選擇「裝置管理員」

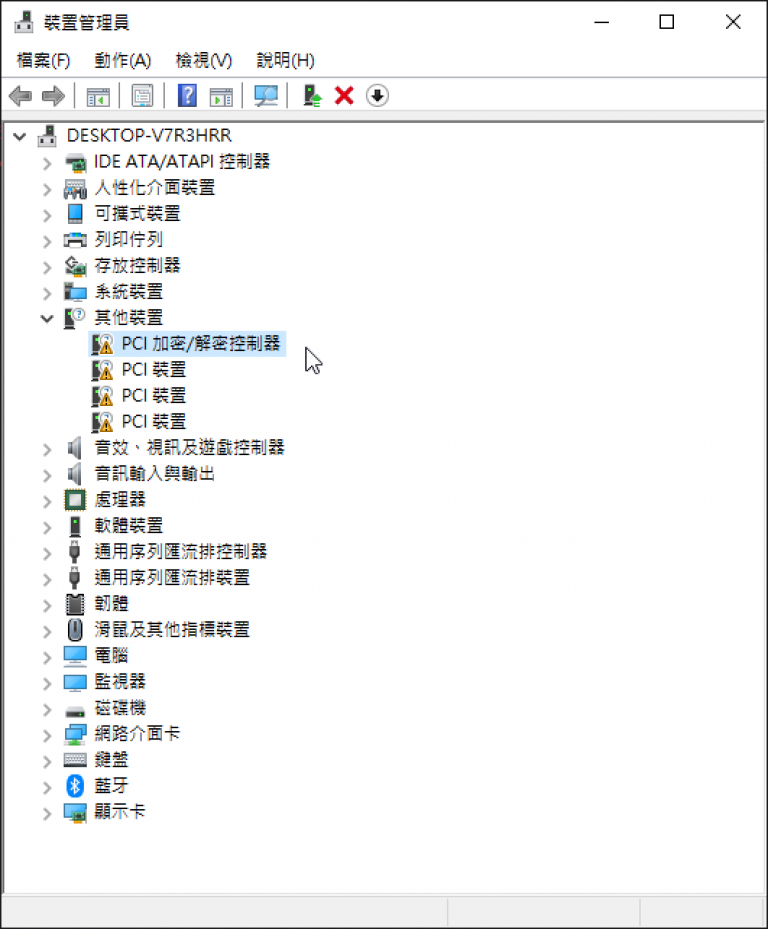

此時即會出現各裝置的運作狀態。有驚嘆號(!)的代表還沒安裝適合的驅動程式,可以一一排解。如圖所示,可以斷定這是晶片組驅動程式還沒安裝的緣故,只要去主機板廠商的官方下載支援去下載驅動程式即可


玩家也可以直接去CPU廠商的官網下載支援網頁去下載驅動程式。以本文為例,可以去下載X570的Windows 10 – 64位元版AMD Chipset Drivers


檢視每個裝置是否正常運作,順便更新Windows軟體

不管是透過前述的Armoury Crate、主機板廠商的驅動程式,或是CPU廠商的驅動程式,只要安裝完成後,再來檢視裝置管理員,以確定所有的電腦元件都有安裝好對應的驅動程式。


此時可以點開來看每個重要元件的驅動程式是否有裝對!例如處理器、磁碟機、顯示卡、網路卡等等,這些都是必須檢查的部份


完成後,建議先去Windows Update一下,以便安裝一些安全性修正,把Windows 10的一些Bug或漏洞修掉,確保電腦環境的使用安全


玩家可以在設定、關於下方,檢視一下Windows規格,會顯示Windows 10的版本,版號,以及組建等等。這裡是以安裝v2004版本為例


最後驗收,DIY電腦至此完成

上述的所有步驟完成之後,電腦的軟體安裝與設定算是完成了!接下來就是驗收成果。玩家可以先下載硬體檢測程式,一一檢視每個電腦主要元件是否正確(順便檢視是否有買錯或被偷料),要是擔心的話,也可以去下載一些跑分程式(例如PCMark、3DMark等等),來確認效能是否有完全發揮。

以下先簡單介紹幾套必備的檢測工具,至於效能測試工具就讓玩家自由發揮下載了!

先去 www.cpuid.com 網站下載CPU-Z,解壓後點選cpuz_x64.exe,即可檢視CPU的型號與運作時脈等資訊


點選Mainboard頁籤,即可檢視主機板的資訊、BIOS版本、顯示卡的介面等等


再來Memory頁籤中,可以檢視記憶體的運作時脈,以驗證XMP模式是否正確運作中 (以圖為例,DRAM時脈為1796.4MHz,乘以2就等於3592.8,即3600的速度,代表確實正在運作中)

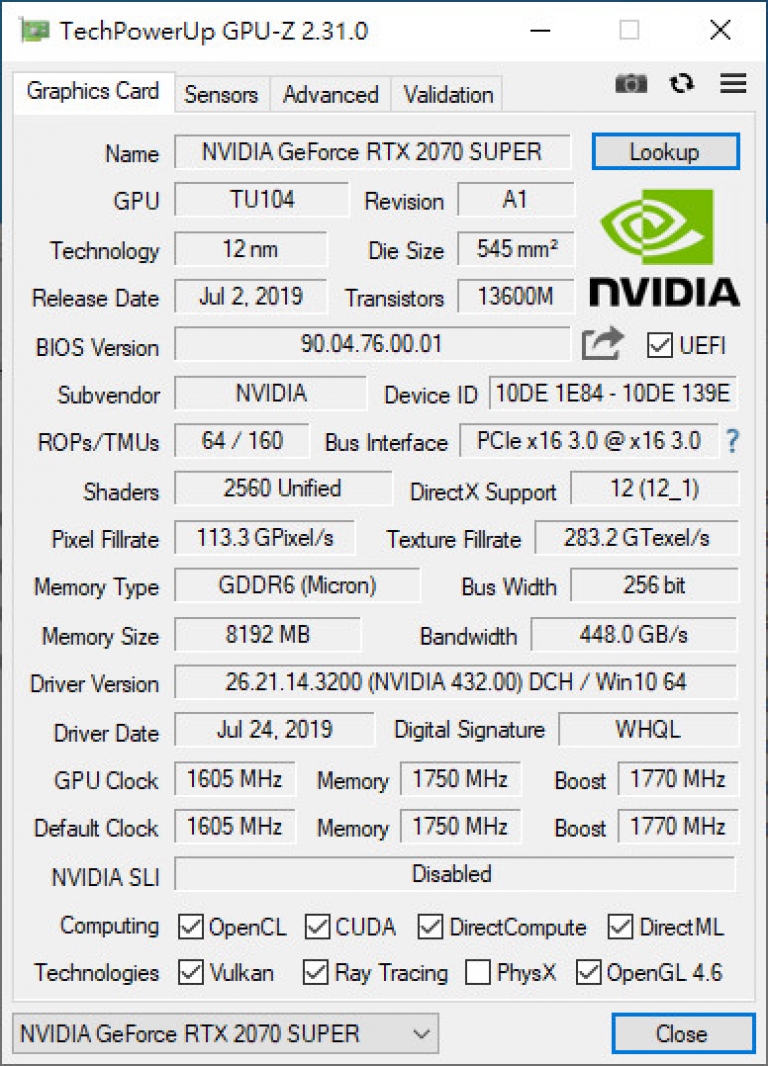

顯示卡很貴!記得去 www.techpowerup.com/download/gpu-z 網站去下載 GPU-Z,以檢視顯示卡的型號、運作時脈等資訊


最後是SSD的部份,記得去 https://crystalmark.info 下載 CrystalDiskInfo 工具,來檢視SSD的資訊、傳輸模式,以及檢測磁碟健康狀態、溫度等等。


電腦的主要元件檢測軟體就是這些了。其他還有很多軟體可以用來檢測,若想要燒機的話,可以再額外去下載Burn-in-Test、FurMark等工具,來測試一下您的電腦在連續時間使用下,是否穩定無恙!

DIY軟硬體全部搞定,好好享受這樣的成果吧!


相信透過上述的步驟,從採購開始,到收到產品後開始進行組裝,到最後軟體安裝與設定,都自己一手包辦,是否特別有成就感呢?以上就是這次「疫情出不去、在家組機趣」專題的所有內容,謝謝收看!
