AMD B550效能測試:AM4腳位+PCIe 4.0神助攻、就算R9 3900X也能上

文.圖/JC 2020-06-16 21:00:00
B550效能總算解禁,先前小編已經幫大家做過B550主機板的基本外觀開箱和架構特色介紹,玩家們對於B550的定位應該已有了大致的了解,其實最重要的一點就是PCIe 4.0介面從先前的X570和TRX40主機板下放,讓一般主流玩家也能更容易以親民價格使用PCIe 4.0相關產品,其中又以Gen 4 SSD最為重要。

這次以B550主機板,來測試Ryzen 3000 (Matisse)全家族處理器


PCIe 4.0下放還是有其限制

不過當時小編也有跟大家先賣了個關子,也就是B550是否真的已經全面搭載了PCIe 4.0標準?探究B550主機板本身架構來看可以發現,B550主機板之所以能夠擁有PCIe 4.0 x16的GPU相關插槽和PCIe 4.0 x4 SSD插槽可用,最主要原因是來自三代Ryzen處理器的支援(AM4神助攻),也就是說,以目前玩家們可以在市面上看到的B550系列主機板來看,位於處理器下方的主PCIe和M.2插槽是主要採PCIe 4.0介面沒錯,如果是mini-ITX尺寸的話基本上主PCIe插槽就會以Gen 4為主。

這邊以RX5600XT插入B550主機板進行PCIe頻寬測試,獲得25.46 GB/s,確認為PCIe 4.0介面。


然而,因B550晶片組內部並未支援PCIe 4.0介面,而是仍舊以Gen 3世代標準為主,也因此,如果玩家選擇的主機板有提供兩組以上PCIe或M.2插槽的話,副插槽便很有可能是採PCIe 3.0 x4運行,一方面是因為通道數限制,二方面則是B550晶片組先天基底就不支援Gen 4的關係。有鑑於此,先前小編也有提醒過大家,如果未來選擇B550主機板後,如果只需要安裝一組顯示卡和M.2 SSD的話,都盡量以接近處理器的主插槽為主,以獲得最完整效能,否則的話,效能表現上將會降低。

以我們PCDIY!的測試,同樣的Radeon RX5600XT在兩條插槽下運行3DMark的Time Spy測試,主插槽獲得7082的總分、副插槽則是只有6487分,約有10%的效能落差,這點應用在遊戲上的話雖然僅約不到10 FPS的降幅,但若是因此掉入60 FPS理論流暢遊戲體驗的話,卻也是個嚴重問題無誤,玩家使用時不得不小心為妙。

從圖中可發現,分別將顯示卡插入主(圖左)、副PCIe插槽下,主插槽PCIe通道來自Ryzen Matisse CPU、採PCIe 4.0 x16,但副插槽PCIe通道則來自B550晶片組,僅以PCIe 3.0 x4運行。

以主PCIe插槽運行時採Gen 4 x16介面,獲得7082總分(圖上);然而副插槽運行時則是以Gen 3 x4介面,獲得6847分,兩者效能落差約10%。


另外在M.2 SSD部分也可從測試中發現,同樣都是以Gen 4 SSD安裝,主插槽以Gen 4 x4運行、副插槽卻會變成Gen 3 x4,也因此如果玩家插錯SSD位置的話,將可能會讓原先Gen 4 SSD失去原有的價值、回歸Gen 3 SSD讀寫約3000 MB/s的效能。

從這邊玩家就可以發現,如果將同一張Gen 4 SSD分別插入主插槽(圖上)和副插槽的話,將會分別以Gen 4 x4和Gen 3 x4介面運行,也因此導致讀寫速度有落差。


捨棄過往、看向未來Ryzen 4000
另外一點要提醒玩家的是,雖然B550主機板同樣是採用AM4腳位,理論上應該可以支援先前的Ryzen 2000和Ryzen 1000系列處理器,AMD雖然曾經表態過會以BIOS更新的方式支援,但實際上仍是未知數,畢竟採用AM4腳位的處理器數量已經十分龐大,持續讓晶片組支援這麼多處理器的話,對玩家來說雖是一大福音,但先前也提到過,對於後續的相容性仍是不可小覷的使用者體驗問題,有鑑於此,目前B550仍舊是以支援現階段Ryzen 3000系列和未來的Ryzen 4000系列處理器為主,玩家們若有先前處理器想要汰舊換新的話,升級前還需注意。

下至R3、上看R9的AM4神支援

接下來就是效能測試的部分了,首先要先瞭解的是,B550主機板的定位是落在一般的主流和C/P值玩家上,也就是普遍來說會以Ryzen 5以下系列處理器作為首要核心組機、抑或是無超頻要求、或預算較緊繃的玩家為主,也因此,接下來最主要的測試規格將會以先前甫推出不久的Ryzen 3 3300X作為基準代表,讓玩家能大致了解R3 3300X+B550+RX5600XT的效能落在什麼樣的級距。詳細測試平台規格如下:

測試平台規格
◆處理器:AMD Ryzen 3 3300X
◆散熱器:AMD Wraith Prism
◆顯示卡:AMD Radeon RX5600XT
◆主機板:ROG STRIX B550-F GAMING (WI-FI)
◆記憶體:G.SKILL Trident Z Royal 3600 8GB x2
◆SSD:Seagate FireCuda 520 Gen 4 SSD 1TB
◆Power:Thermaltake Tough Power XT Platinum 1275W
◆驅動版本:AMD Radeon Software Adrenalin 20.5.1
◆作業系統:Windows 10 Pro 版本1903

處理器認證採用R3 3300X,是目前入門等級7nm處理器首選,採4C/8T架構。

3300X效能不俗,效能數據上基本上可超越Core i7-7700K。

這邊認證主機板為ROG STRIX B550-F GAMING,記憶體則是採DDR4-3600 8GB x2配置。

實際讀寫複製速度達預期的50257 / 28745 / 46587 MB/s,雖然因3300X內部單CCD架構問題使得寫入速度少半,但不影響日常使用。

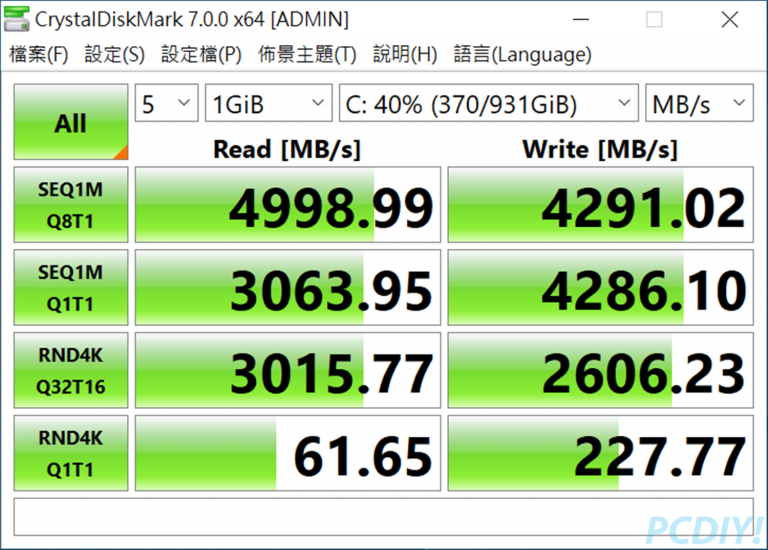

這邊以FireCuda 520做Gen 4 SSD示範,讀寫速度穩定達到近5,000 MB/s高速。

顯示效能部分,採用RX5600XT後,3DMark的Time Spy分數獲得7082分,兩項測試都有40 FPS以上水準,應付一般1080p DX12架構遊戲無懸念。

若是拉高到Time Spy Extreme的話,則是擁有3136的總分,平均兩項測試FPS落在約20上下,因此,雖然端看遊戲類型、但1440p遊戲仍是稍微有些吃緊。

DX11 Fire Strike部分則是有17925分,兩項測試都達90 FPS以上,同樣意味著多數1080p遊戲都可輕鬆應付。

然而,在4K下測試的Fire Strike Ultra獲得5433分,平均測試FPS落在25上下,4K高解析遊戲對於RX5600XT仍是十分吃力,玩家若有高畫質遊戲需求,可升級至RX5700XT。

實際遊戲效能方面,《刺客教條:奧德賽》在極高畫質設定、1080p下獲得優秀的59 FPS表現,在這樣高壓的遊戲環境中,實屬非常不錯的結果。

RTS類型《戰爭機器:戰術小隊》遊戲中,最高畫質下獲得平均134.1 FPS的水準,RTS類型遊戲對於處理器運算能力要求高,因此3300X在B550的輔助下仍舊解放出完整的效能表現。

一般快節奏射擊遊戲中,《火線獵殺:絕境》在最高畫質下,獲得平均79 FPS水準。

整體測試中,PCMark 10獲得6283總分,處理器在測試期間穩定度不錯,在必要項目中更是獲得優秀的表現。

至於溫度表現的部分,偶爾CPU溫度會有上看近90度問題、但整體平均溫度落在77度,至於GPU部分則是平均都在71度。


創作者相關測試報告
接下來我們以近期加入的幾項創作者相關測試,作為基準讓玩家進行參考,測試的重點仍是在於3300X+B550+RX5600XT的搭配上。

Photoshop Benchmark

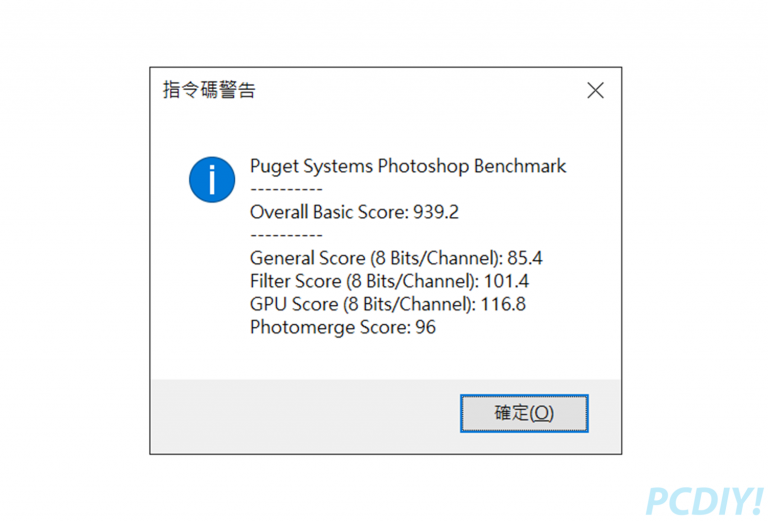

首先是Adobe Photoshop測試,測試的對照組為9900K+RTX 2080的組合,測試內容包含Photoshop的多種不同渲染、後置修圖過程,整體測試最終會給出總分,對照組總分為1000分,高於千分代表整體效能已比對照組效能高。

而我們這次的測試結果獲得939.2分,雖不及千分,但要考量的是整體的硬體規格在價格上的考量,畢竟對照組相當與高階頂級主機的規格。


Premiere Pro Benchmark
接下來是Premiere Pro影像測試,測試內容同樣包含軟體中的多項操作指令和影像輸出評分,對照組採用的系統為9900K+Titan RTX、其滿分為1000。

在這個項目中我們獲得279的分數,畢竟考量到3300X僅4C/8T的配置,在影像後製處理器上,確實相對較吃力些。


DaVinci Resolve
再來是同樣作為影像處理軟體的DaVinci Resolve Benchmark,對照組採用的系統為9900K+Titan RTX、其滿分為1000,測試內容包含軟體中的各類渲染項目、後製功能,最佳化等等。

我們的測試平台獲得461的總分,對比1000分對照組,整體來說在後製能力上還是有些落差的。

另外也彙整出不同編碼格式下的效能對照,玩家可以此作為參考。


SPECviewperf 13、Workstation 3
SPECviewperf 13是專業工程繪圖效能測試,其集結了3DS Max 2016 (3dsmax-06)、CATIA V6 R2012 (catia-05)、Creo 3-PTC (creo-02)、Energy (energy-02)、Maya 2017 (maya-05)、Medical CT/MRI (medical-02)、Autodesk Showcase 2013 (showcase-02)、Siemens NX 8.0 (snx-03)、Solidworks 2013 SP1 (sw-04)等專業繪圖與分析軟體來進行場景之繪製,很重視OpenGL效能,可測出CPU與顯示卡的整體效能。

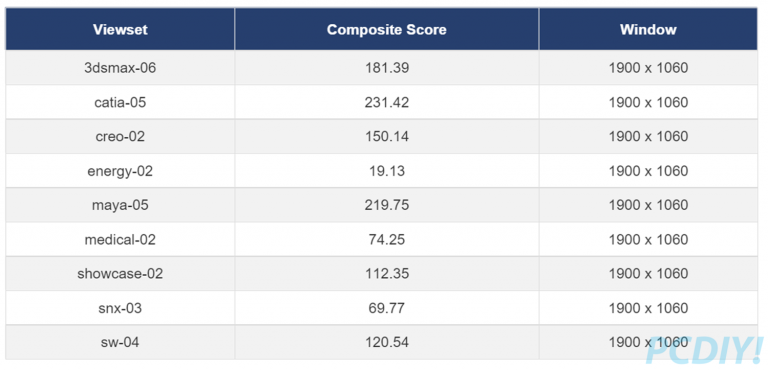

SPECviewperf 13測試報告如圖。


至於SPECworkstation 3則是把上述SPECviewperf 13的測試項目也納入,並針對各垂直(vertical)行業來執行各式工作站應用,測試項目包羅萬象,有AI分析類、研究類、有HPC密集運算、亦有儲存裝置、工程繪圖等測試內容。該測試軟體分成Media & Entertainment (多媒體與娛樂)、Product Development (產品開發)、Life Sciences (生命科學)、Financial Services (金融服務)、Energy (能源相關),另還加入General Operations (一般作業)與GPU Compute (GPU運算)等項目。透過此軟體,可測試出一台工作站電腦的整體效能發揮程度。

SPECworkstation 3測試報告如圖。


AM4家族搭B550效能對照
R3 3300X是這次B550主機板推出後,在整體的效能和價格反映上,最適合的處理器之一,但畢竟B550是採用AM4腳位,因此支援現階段所有Ryzen 3000系列處理器,因此這邊也找了幾個代表的Ryzen R5、R7和R9處理器,藉由幾個簡單的測試來反映不同處理器在這些測試上的結果會有怎樣的效果表現。和前面測試不同的是,為了在穩定最高檔R9 3900X和其他處理器之間在穩定性和最小變因下的考量,在散熱器方面我們改用ROG RYUO 240水冷散熱器作為輔助,其餘測試規格和先前的完全相同,測試項目則是以CPU-Z、Cinebench R20、Premiere Pro Benchmark、DaVinci Resolve Benchmark和PCMark 10作為主要比較依據,接下來先上各式數據比較再來看。

本次B550搭配的Ryzen 3000系列處理器代表。

CPU-Z測試結果,各處理器基本上在B550主機板上仍舊完整發揮出對應效能,不管是單核、多核成績及差距都在預期中。

Cinebench R20測試結果,高壓測試中,多核心和多執行緒的優勢立現,這裡R9 3900X仍舊是以壓倒性的優勢鶴立「Ryzen」群。

創作者相關軟體的效能測試一併做比較,可發現多核心多執行緒的優勢在這邊也是可以馬上看到的,簡單來說就是實際影片處理時可以更輕鬆流暢的後製。

最後則是PCmark 10測試結果,這裡各測試之間的差距就沒有先前這麼明顯,畢竟除了處理器以外,其他所有硬體規格都是相同的。


從以上的測試中首先我們可以先確認一件顯而易見的事,也就是B550主機板確實能相容現階段所有Ryzen 3000處理器,並且應付得宜。不過這裡值得注意的是,有發現在B550主機板測試時,在較高壓的測試環境如Cinebench R20下,部分處理器如R9 3900X獲得的分數和先前在X570系列主機板測試時所獲得的結果有些差距,關於這點我們認為是B550系列主機板本身在設計上,兩者就已經有些差距,包含像是可能達到16相數位供電、或是更多的VRM散熱解決方案等等,但B550系列雖然因各廠商之間的產品線定位不同、相位供電數本就已經有差異以外,不同的產品線其散熱方案也會有些微差距,再者,畢竟B550主機板本就是針對R5、甚至R7以下處理器而來,因此在對應最高壓的使用情境下,雖然AM4腳位神支援,但仍舊會有些落差,這點建議玩家如果是想要搭配像R7 3800X或R9 3900X這樣高階高功耗處理器(TDP 105W)的話,盡量仍是以X570系列主機板為主較為妥當。

不過話說回來,若把重點放在R5和R3兩者上時,B550的效能能力便能完整發揮,R3 3300X和R5 3600都能輕鬆獲得效能解放,這點是無庸置疑的,尤其我們再看到價格方面對應的話,也就不能發現如果將R3 / R5處理器拿來和B550搭配,再加上一個RX5600XT、甚至RX5500XT顯示卡,要在省預算的情況下輕鬆玩1080p絕非難事,是一個C/P值非常高的組合。

現階段C/P組機首選組合

總結來說,正如先前B550主機板開箱時所言,這款主機板的出現意味著AMD在主流高C/P和入門選項中,多了一個強大的新選擇,尤其對於R3和R5 3000系列處理器來說,想要獲得PCIe 4.0支援不再需要花高價購入X570系列主機板,更親民的B550將會是玩家首選方案。不過這也是必須先考量到的是,玩家手上或是使用情境是否真的有Gen 4 SSD需求,如果對於玩家來說,額外2,000 MB/s左右的讀寫效能提升,能對日常大量讀寫帶來幫助的話,在省預算情況下選擇B550主機板和Ryzen 3000處理器絕對ok。


然而,如果說玩家本身並沒有Gen 4 SSD或是預算只夠選擇約500GB版本的話,小編的建議則是將這筆預算先省下來,看是要去選擇Gen 3 1TB SSD還是將額外預算用來提高處理器或其他零組件規格還要來的更划算些。

簡單來說,B550在未來升級能力方面絕對有辦法取代現有的B450,如果價格公布以後差距不大的話更是沒問題,但PCIe 4.0在顯示卡上的效能目前可見影響還不大,而Gen 4 SSD價格預期還需要花點時間才能降價,再者,B550官定規格上並未支援先前的幾版Ryzen處理器,因此,B550主機板其實最適合的會是現階段有需要購入絕佳C/P主機的玩家、而非原先升級的玩家(例如已在使用Ryzen 1000、2000的用戶),尤其現階段組機還能對應未來的Ryzen 4000系列處理器,對於未來升級彈性也已經顧及到,總之,B550的定位是以看向未來為主,玩家現階段如果想要組裝AMD平台電腦的話,B550會是非常適合一般玩家的首選組合。

另外順帶一提的是,這次作為測試代表的ROG STRIX B550-F GAMING主機板搭載了先前僅在周邊產品配置的AI降噪功能,並且可用用軟體方式支援玩家,讓玩家可以輕鬆在遊戲下快速使用,也是滿佛心的一大特色。
