5張Intel Z270主機板》華碩ASUS ROG MAXIMUS IX HERO強悍上市!

文.圖/陳兆宏 2017-01-04 01:00:01
華碩ASUS ROG MAXIMUS IX HERO主機板,針對重度玩家所設計的高檔Z270主機板


5張Intel Z270主機板

為迎接最新Intel Z270晶片組的上市,國內各大主機板廠商早已規劃出各式主機板產品,從高階到低階都有,以滿足各消費族群的需求。以下就讓我們先來看看華碩(ASUS)、技嘉(GIGABYTE)、微星(MSI)、華擎(ASRock)、美超微(SuperMicro)所推出的Z270主機板吧!

---------------

專題報導

主內容
(01)Kaby Lake閃耀登場》Intel第7代Core處理器正式報到,Z270主機板大軍強勢來襲!

重點內容
(02)5張Intel Z270主機板》華碩ASUS ROG MAXIMUS IX HERO強悍上市!
(03)5張Intel Z270主機板》技嘉GIGABYTE AORUS GA-Z270X-Gaming 7全新品牌重裝上市!
(04)5張Intel Z270主機板》微星MSI Z270 XPOWER Gaming Titanium銀白造型雪亮上市!
(05)5張Intel Z270主機板》華擎ASRock Z270 Extreme 4輕快上市!
(06)5張Intel Z270主機板》美超微Supermicro SUPERO C7Z270-CG伺服器級電競主機板新登場!
---------------

華碩全系列Z270主機板,全面出擊!

華碩(ASUS)在這次搭配第七代Intel Core i3/i5/i7處理器代號Kaby Lake-S)所推出的Intel 200系列晶片組之主機板產品中,總共規劃出ROG、STRIX、TUF、PRIME的系列,以滿足各式消費者的需求。有關於華碩所推出的全系列Intel 200晶片組主機板,請參考「華碩泰國技術發表會現場直擊》ASUS Z270主機板磅礡登場,史上最強玩家級主機板誕生!」一文。

接下來,就讓我們開始透過圖說,來帶領大家了解這張主打高階玩家市場的華碩ASUS ROG MAXIMUS IX HERO (M9H)主機板吧!

Maximus IX Hero,針對重度玩家所設計,賦予ROG系列必有的特色與設計感


Maximus IX Hero主機板各元件說明


Maximus IX Hero主機板盒子正面照


Maximus IX Hero主機板盒子背面照


Maximus IX Hero主機板盒子側面照


硬體規格

華碩(ASUS)在這次搭配第七代Intel Core i3/i5/i7處理器(代號Kaby Lake-S)所推出的Intel 200系列晶片組之主機板產品中,總共規劃出ROG、STRIX、TUF、PRIME的系列,以滿足各式消費者的需求。這款ROG Maximus IX Hero主機板,主打重度玩家市場,在設計上採用黑色配色主題,與Formula(主打水冷)、Apex(主打極限超頻)相比,這款Hero著重在高階玩家的各項需求,包含同樣可以安裝水冷散熱器,提供一體式水冷套件所需要的幫浦插頭,搭配W_IN、W_OUT、W_FLOW等DIY水冷所需要的轉速表、感測器接頭,即可隨時監控水冷散熱器的運作狀態,若水冷發生異常(例如漏液)的話,系統則會緊急提醒使用者並強迫關機。此外,華碩這一代全面支援AURA RGB Sync燈效,可搭配顯示卡、鍵盤、滑鼠與外接燈條達到同步效果,閃爍的燈光柔和不刺眼!在2組PCIe x16插槽上,也具備SafeSlot裝甲保護,讓顯示卡不會板彎。華碩ROG主機板都具有5年保固,提供玩家最完美的品質與服務。

Maximus IX Hero主機板盒子上面的序號貼紙與產品特色簡述

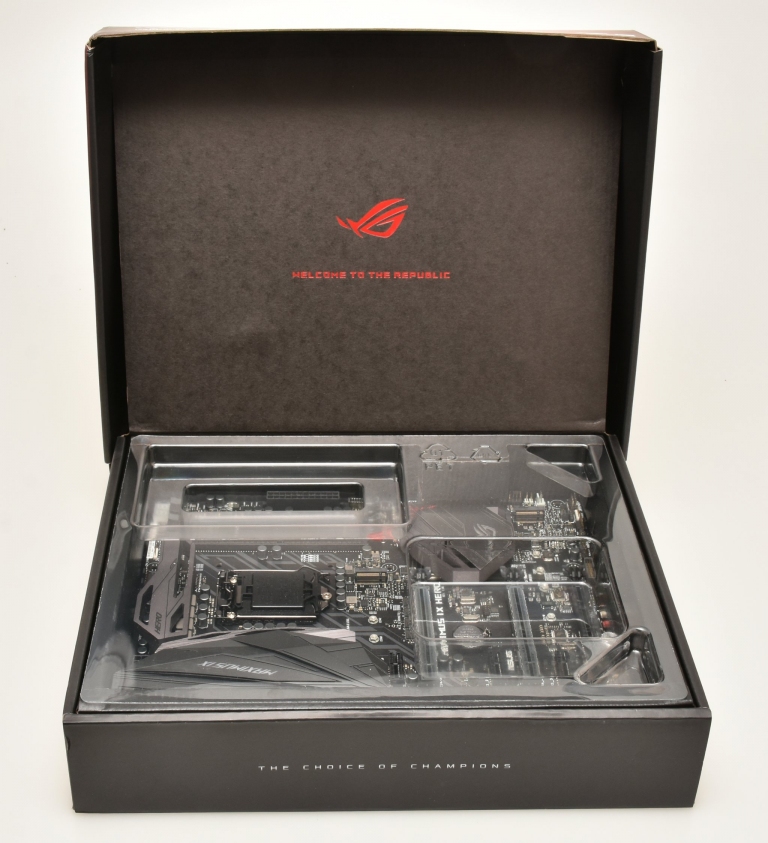

開箱囉!可以看到主機板放在上層,並有壓克力蓋保護住


拿起上層的主機板後,下層有說明書,兩側打開則可看到各種配件


Maximus IX Hero主機板內部的所有配件,包含說明書、光碟片、I/O墊片、SATA線、ROG杯墊、ROG貼紙、CPU易裝輔助工具、SLI橋接器、各式輔助螺絲與連接器、連接線


特殊功能

在儲存設備支援上,提供6 個SATA 6Gb/s 插槽與2組M.2 插槽。主機板背面I/O區預留一組M.2 Key E插槽讓消費者可以升級至Wi-Fi。網路晶片搭載Intel I219-V Gigabit LAN 晶片,並導入LAN Guard技術,可提升網路傳輸速度並防護突波與靜電;至於USB插槽方面也是非常豐富,I/O擋板就提供5個USB 3.1 Type A 、1個USB 3.1 Type C、4組USB 2.0連接埠。在其SupremeFX音效方面則搭載S1220晶片,提供120dB、113dB的播放與錄音噪訊比,提供實況主最需要純淨音質的直播需求。特別的是這代主機板導入了3D Printing固定孔,可以讓3D列印玩家列印出各種輔助的料件來固定在主機板上,像是有華碩的額外販售之3D列印配件,就含有M.2 Fan Holder(散熱風扇)、Nameplate(名牌)、Cable Cover(纜線罩)等等,以打造出具有個性的電競風格。

Maximus IX Hero主機板正面照


Maximus IX Hero主機板背面照


Maximus IX Hero主機板背面照的序號貼紙


Maximus IX Hero主機板俯視角度一瞥

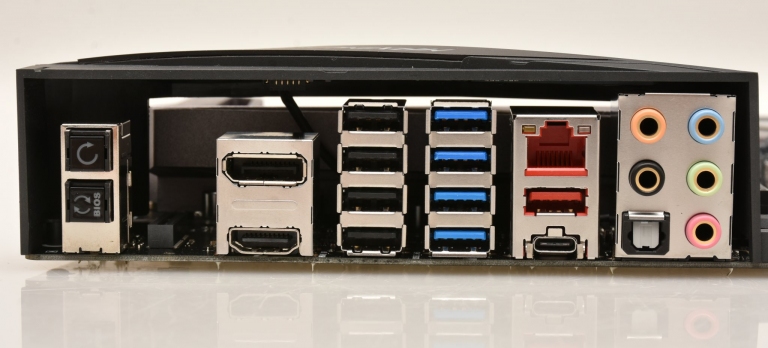

Maximus IX Hero主機板的I/O連接處


Maximus IX Hero主機板有2組PCIe x16插槽具備SafeSlot裝甲保護,並提供兩組M.2插槽,南橋晶片有獨特的ROG散熱片


各式連接插槽,並獨家提供RGB_HEADER1(白色)與ROG_EXT等專屬LED同步用插槽。右邊白色處也有W_IN、W_OUT、W_FLOW等水冷專用插槽


PCIe x4下方有START(開機鈕)、Reset(重置鈕)、Safe_Boot(安全開機鈕)、Retry_Button(重試鈕),還有LN2_MODE與SLOW_MODE專用的液態氮超頻專用功能


CPU插槽旁的多相電容設計,以及VRM模組的專屬散熱片、I/O連接埠保護片等


4條記憶體插槽,可支援DDR4記憶體,右方有Debug LED,旁有MemOK!(提升記憶體相容性)鈕


提供6組SATA 6Gbps連接埠


主機板最上方,VRM模組散熱片上方,有AIO_PUMP接頭,可連接一體式水冷的幫浦


開機後的發光樣子,RGB燈效,分佈在I/O連接埠保護片、PCH晶片上ROG散熱片,看起來頗具五彩繽紛的效果!另外Start鈕也會發出紅色光。


從另一個角度來看,右上方的Debug LED也會亮,其下方有個狀態指示燈,若亮起白色燈則代表系統正常運作


軟體搭配

華碩BIOS介面提供EZ Mode與Advanced Mode,方便初學者與進階玩家來做各式設定,例如啟用X.M.P,檢視目前CPU、主機板溫度、風扇轉速,設定開機硬碟等。其 OC Profiles可記錄多種超頻參數(含5GHz超頻參數),調好後即可一鍵超頻。至於Windows下的AI Suite 3工具程式集,則提供多種工具,例如Game First IV可設定遊戲封包優先傳送,玩遊戲不Lag,Sonic Radar III可將聲音視覺化,敵人腳步聲「看」得到。此外還附贈多種玩家軟體,像是RamCache II可加快遊戲載入速度,CloneDrive可以幫助移轉HDD至SSD。讓玩家可透過軟硬兼施來發揮出主機板的極限效能與最佳應用。

華碩的BIOS畫面之一

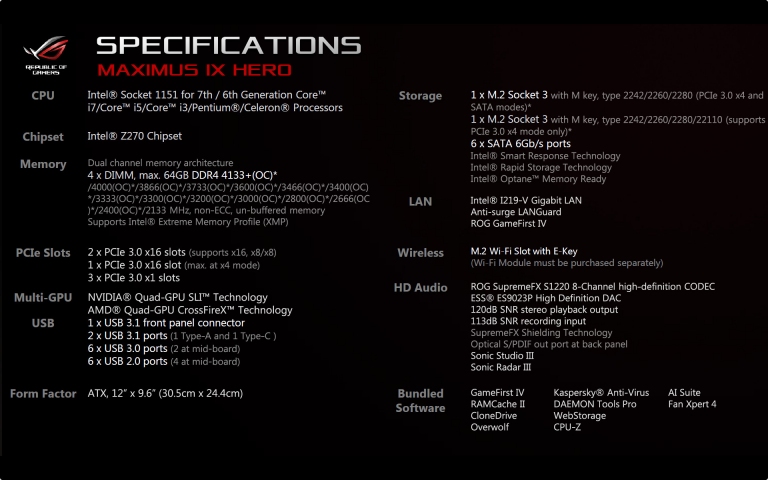

Maximus IX Hero的規格說明


規格表

效能數據


廠商資訊

廠商名稱:ASUS - 華碩電腦股份有限公司
廠商電話:0800-093-456
廠商網址: tw.asus.com
