5張Intel Z270主機板》技嘉GIGABYTE AORUS GA-Z270X-Gaming 7全新品牌重裝上市!

文.圖/陳兆宏 2017-01-04 01:00:02
技嘉GIGABYTE AORUS GA-Z270X-Gaming 7主機板,針對專業玩家所設計的旗艦級Z270主機板


5張Intel Z270主機板

為迎接最新Intel Z270晶片組的上市,國內各大主機板廠商早已規劃出各式主機板產品,從高階到低階都有,以滿足各消費族群的需求。以下就讓我們先來看看華碩(ASUS)、技嘉(GIGABYTE)、微星(MSI)、華擎(ASRock)、美超微(SuperMicro)所推出的Z270主機板吧!

---------------

專題報導

主內容
(01)Kaby Lake閃耀登場》Intel第7代Core處理器正式報到,Z270主機板大軍強勢來襲!

重點內容
(02)5張Intel Z270主機板》華碩ASUS ROG MAXIMUS IX HERO強悍上市!
(03)5張Intel Z270主機板》技嘉GIGABYTE AORUS GA-Z270X-Gaming 7全新品牌重裝上市!
(04)5張Intel Z270主機板》微星MSI Z270 XPOWER Gaming Titanium銀白造型雪亮上市!
(05)5張Intel Z270主機板》華擎ASRock Z270 Extreme 4輕快上市!
(06)5張Intel Z270主機板》美超微Supermicro SUPERO C7Z270-CG伺服器級電競主機板新登場!
---------------

技嘉全系列Z270主機板,全新品牌重裝上市

技嘉(GIGABYTE)在100系列主機板中,推出了G1 Gaming與Xtreme Gaming系列。這次搭配第七代Intel Core i3/i5/i7處理器代號Kaby Lake-S)所推出的Intel 200系列晶片組之主機板產品中,Xtreme Gaming品牌已經捨棄不用,已全面改用AORUS為品牌。因此在Z170時代中,原先叫做GA-Z170X Gaming 7主機板,到了現在Z270時代,該系列改成AORUS GA-Z270X Gaming 7。

也就是說,目前技嘉在Intel 200系列主機板中,優先規劃了AORUS GAMING與GIGABYTE GAMING等系列,以主打電競市場。其中AORUS GAMING有GA-Z270X-Gaming 9、8、7、K7等產品,而GIGABYTE GAMING則有GA-Z270-Gaming K3、GA-Z270X-Ultra Gaming、GA-Z270MX-Gaming 5、GA-Z270-Gaming 3等產品。

接下來,就讓我們開始透過圖說,來帶領大家了解這張主打高階玩家市場的技嘉Gigabyte AORUS GA-Z270X-Gaming 7主機板吧!

AORUS GA-Z270X-Gaming 7主機板盒子正面照,左上角有4年升級保固的貼紙


AORUS GA-Z270X-Gaming 7主機板盒子背面照

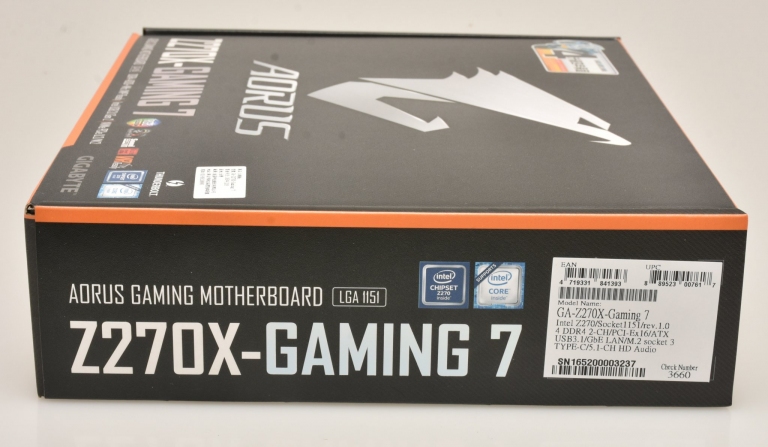

AORUS GA-Z270X-Gaming 7主機板盒子側面照

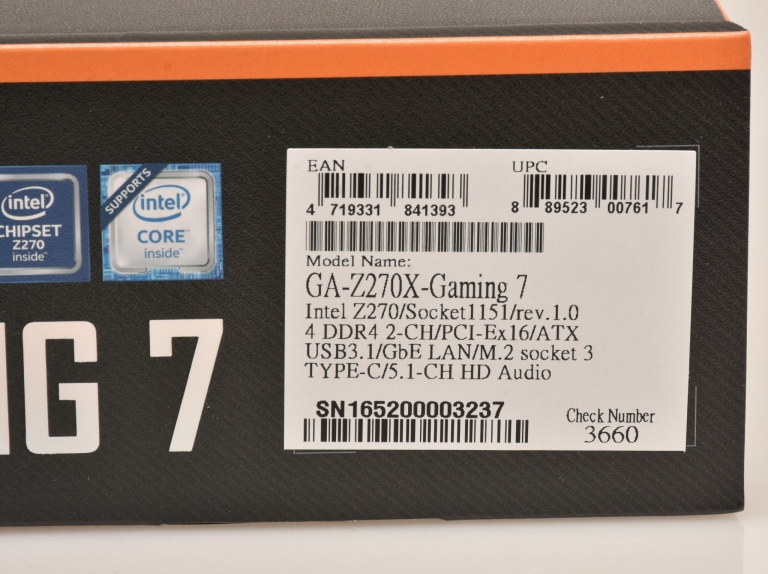

AORUS GA-Z270X-Gaming 7主機板盒子側面的序號貼紙與產品特色簡述

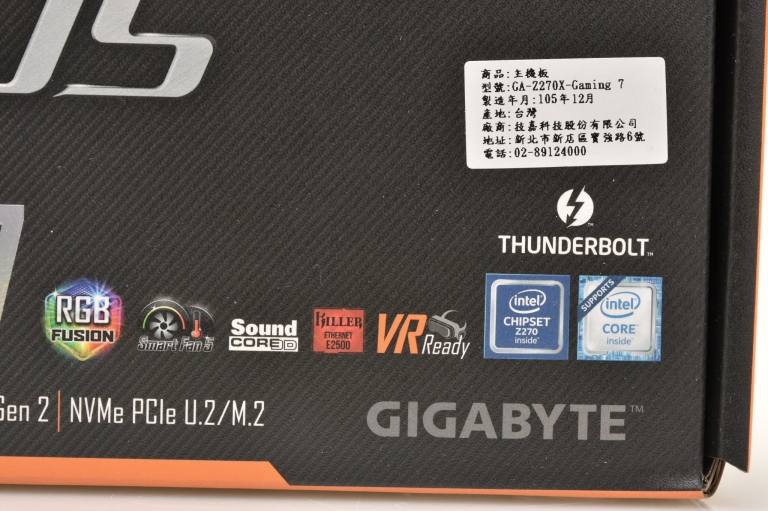

AORUS GA-Z270X-Gaming 7主機板盒子上面的中文產品說明貼紙


AORUS GA-Z270X-Gaming 7主機板盒子俯視照


硬體規格

技嘉(GIGABYTE)在100系列主機板中,推出了G1 Gaming與Xtreme Gaming系列。這次搭配第七代Intel Core i3/i5/i7處理器代號Kaby Lake-S)所推出的Intel 200系列晶片組之主機板產品中,Xtreme Gaming品牌已經捨棄不用,已全面改用AORUS為品牌。因此在Z170時代中,原先叫做GA-Z170X Gaming 7主機板,到了現在Z270時代,該系列改成AORUS GA-Z270X Gaming 7,視覺也全面換成AORUS的老鷹Logo,並規劃AORUS GAMING與GIGABYTE GAMING等系列,以主打電競市場。以這款主機板來說,最大改變就是加入了超酷炫RGB Fusion多區多彩LED氣氛燈,並可再加裝LED燈條,可設定3+1區不同發光設定,讓整體看起來非常閃亮又時尚。主機板採用黑白配色,在CPU插槽附近配有多顆固態電容與數位電源設計,可提升系統穩定度,且在PCIe插槽、DDR4插槽都有不銹鋼包覆式強化裝甲設計,可防止插入介面卡或記憶體時因受力不均所造成的損傷。此外抗硫電阻設計,可防止空氣中的硫化合物穿透電阻而發生化學變化。且技嘉的Gaming系列高階主機板,註冊後均享有5年保固,讓玩家能夠買到賺到。

開箱囉!可以看到主機板放在上層,並有靜電袋保護住

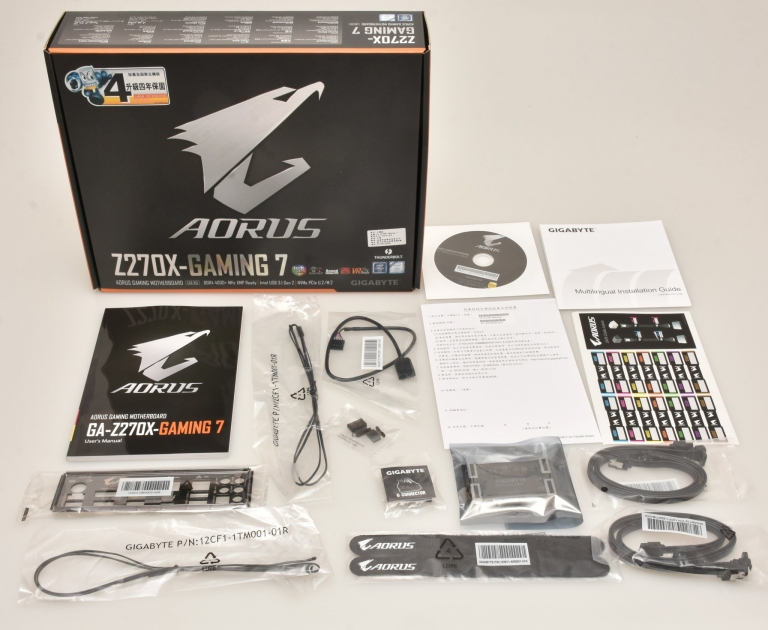

拿起上層的主機板後,下層就是配件,包含說明書、光碟片、I/O墊片、SATA線、AORUS貼紙、G Connector、SLI橋接器、視訊輸出孔保護蓋、束線含魔鬼氈、RGB燈條延長線、溫度感測器、各式輔助螺絲與連接器、連接線

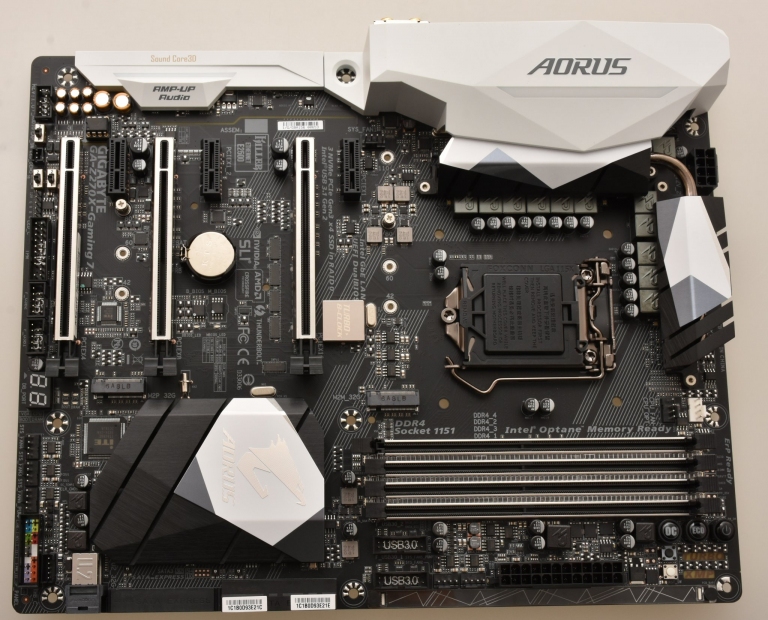

AORUS GA-Z270X-Gaming 7主機板正面照

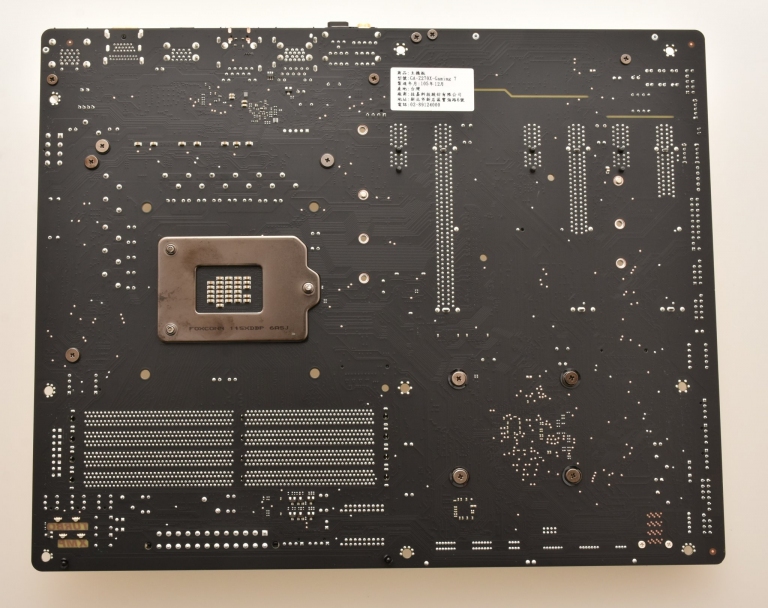

AORUS GA-Z270X-Gaming 7主機板背面照

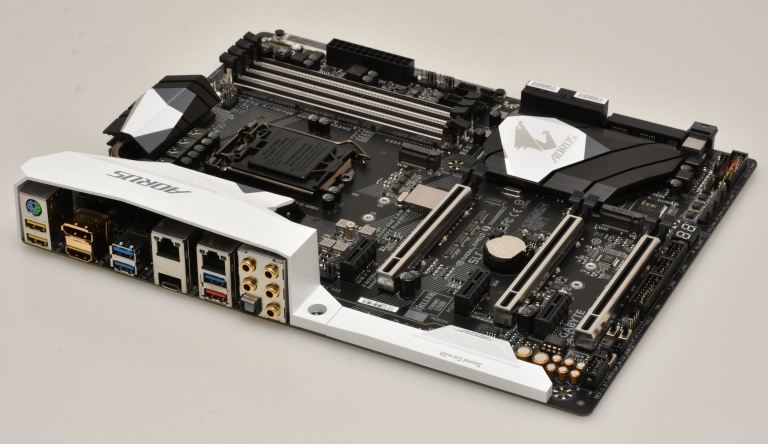

AORUS GA-Z270X-Gaming 7主機板俯視角度一瞥

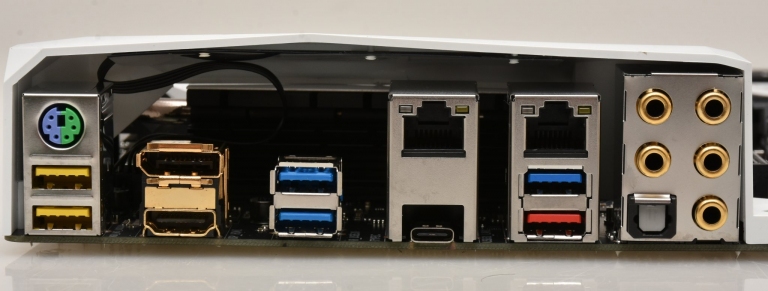

AORUS GA-Z270X-Gaming 7主機板的I/O連接處。值得說明的是技嘉Z270將Thunderbolt 3列為標準配備,因此其Type-C埠是可以直接連接Thunderbolt周邊裝置


特殊功能

儲存設備支援度豐富,提供6組SATA 6Gb/s或3組SATA Express插槽,另有兩組M.2插槽,一組U.2插槽,滿足玩家多樣的擴充需求。在擴充槽方面,技嘉隨附2-way、3-way SLI配件,讓玩家能夠安裝多張顯示卡來提升繪圖效能。在音效方面,採用Realtek ALC1220高傳真音效晶片,搭配Amp-Up可升級音效擴大器設計,並配置鍍金音效接頭,提供最純淨逼真的音效。在網路方面,內建Intel I219-V 與Killer E2500雙網卡,滿足玩家與商用情境需求。在周邊連接埠方面,採用Intel原生Thunderbolt 3與USB 3.1晶片,可發揮傳輸極致效能。USB DAC-UP 2可提供穩定的USB訊號(包括VR頭盔),玩起遊戲更穩定、順暢。

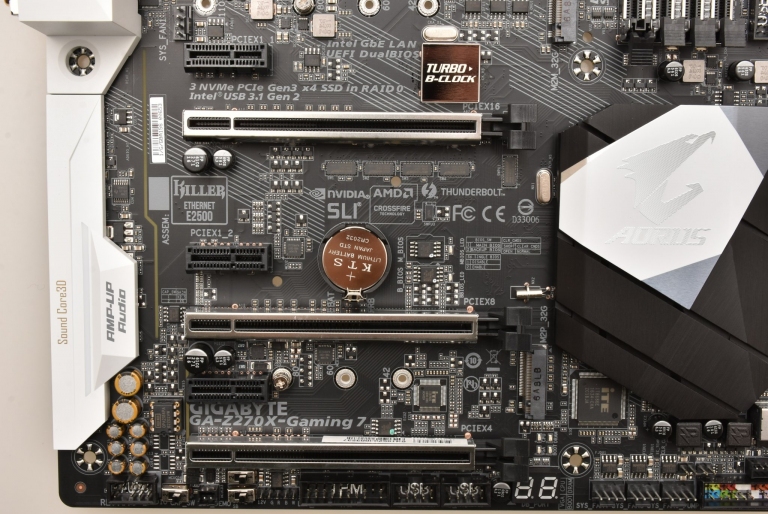

AORUS GA-Z270X-Gaming 7主機板有3組PCIe x16插槽具備鋼鐵裝甲保護,並提供兩組M.2插槽

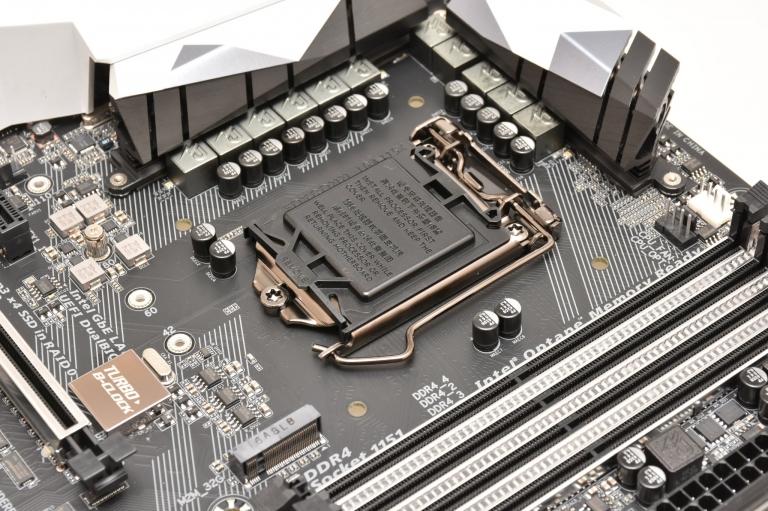

CPU插槽旁的多相電容設計,以及VRM模組的專屬散熱片、I/O連接埠保護片等

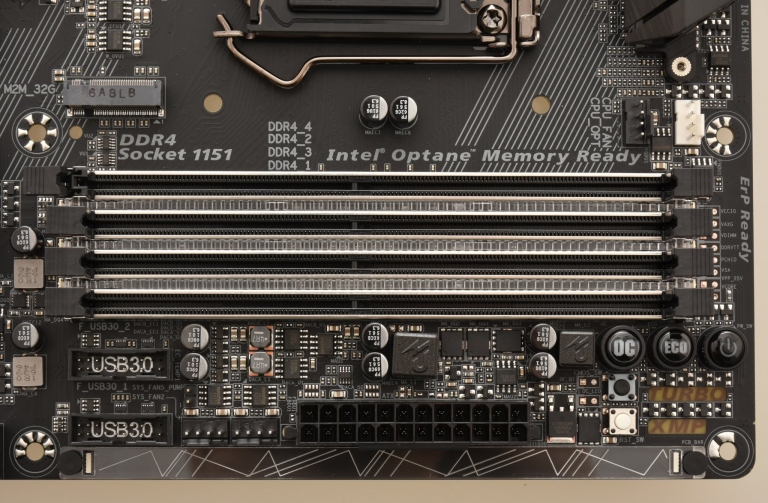

4條記憶體插槽,可支援DDR4記憶體,且插槽皆具備強化保護,而槽與槽中間也有配置LED燈效。記憶體插槽右下方有OC(一鍵超頻)、ECO(節能模式)、電源開關、Turbo、XMP等按鈕

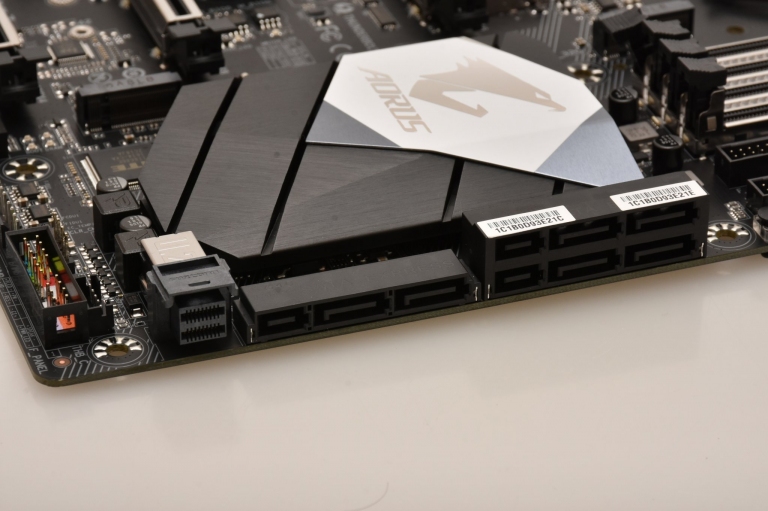

提供6組SATA 6Gbps連接埠或3組SATA Express連接埠。左邊有U.2連接埠

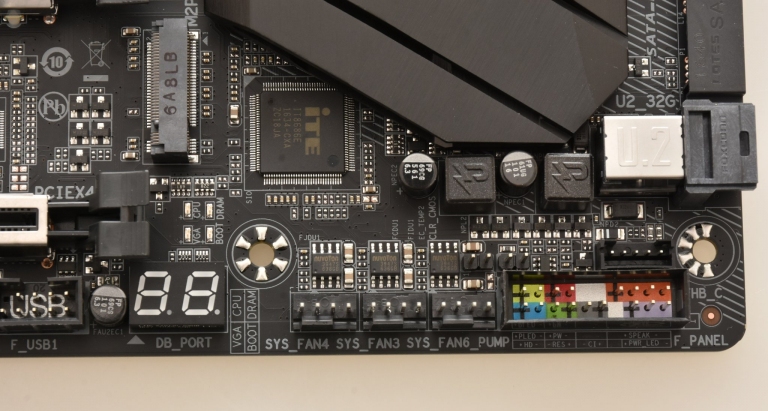

主機板下方,有Debug LED,以及各式風扇、水冷幫浦接頭

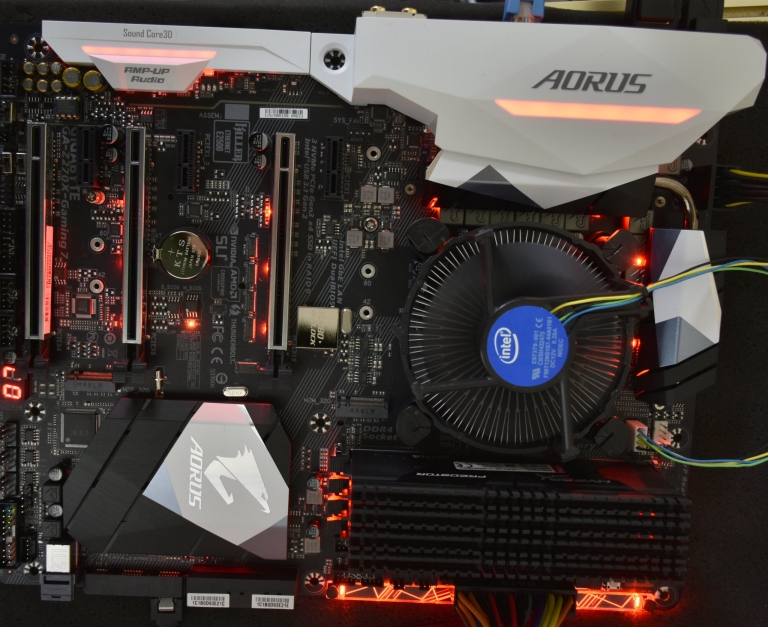

開機後的發光樣子,RGB燈效分佈在I/O連接埠保護片、PCH晶片上AORUS散熱片、音效晶片模組,看起來頗具五彩繽紛的效果!此外,PCIe x16插槽、CPU周遭、記憶體插槽中間與下方,也都會發光。看起來非常耀眼!

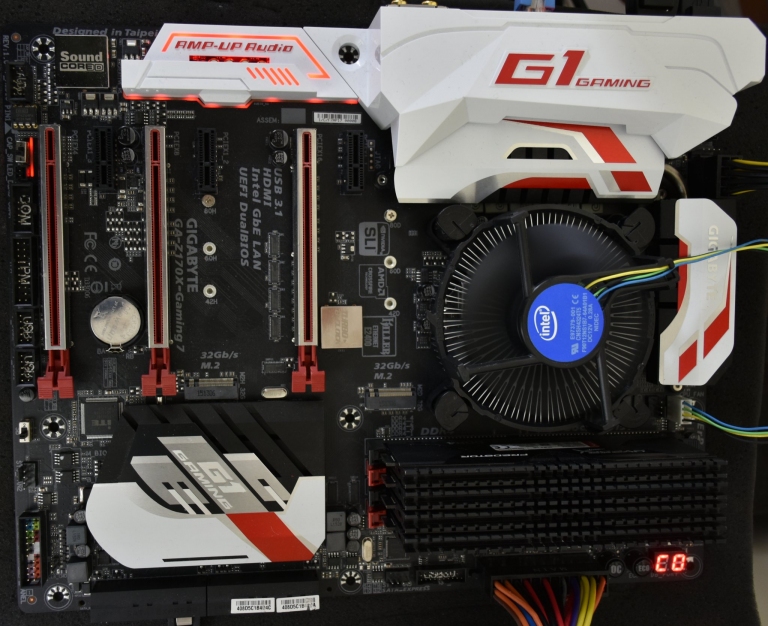

相較於上一代的GA-Z170X-Gaming 7 (G1 Gaming系列),其RGB發光處僅有在音效模組,另外左方和右下方Debug LED會發亮,看起來比較沒那麼耀眼就是了!


軟體搭配

主機板BIOS採用條列式功能,搭配圖示說明。在M.I.T頁面中,可設定各種超頻參數,而在Peripherals頁面有提供SSD Security Erase功能,可將SSD資料安全抹除,Smart Fan 5可設定並監控主機板溫度與風扇轉速,系統運作狀態一目了然。至於Windows工具程式部份有:App Center套裝工具程式集、RGB Fusion (上述的燈效調整)、3D OSD (在遊戲中顯示FPS、CPU耗用率、風扇轉速、各元件溫度等資訊)、Smart Keyboard (可設定快捷鍵、滑鼠狙擊鍵模式、智慧登入、快速鍵等)、USB Blocker (可關閉USB功能,以防止資料被盜拷走)等等,可發揮主機板更豐富的應用。

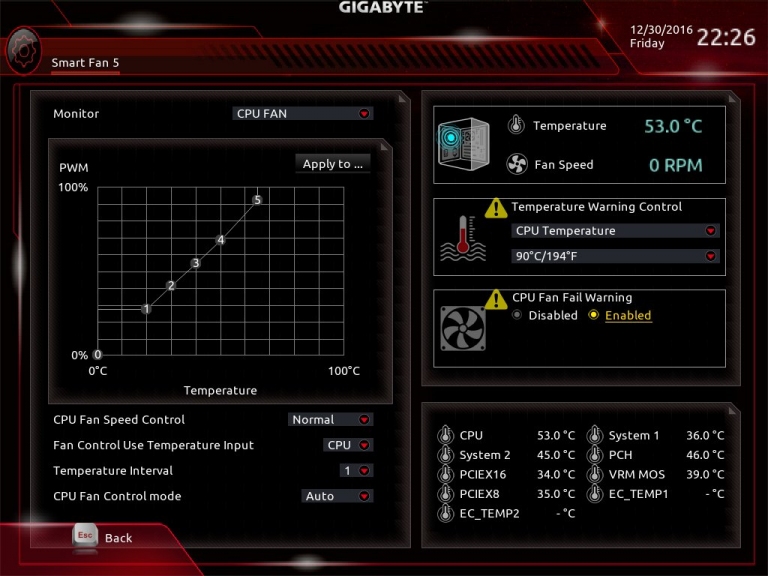

技嘉的BIOS畫面之一,此為風扇監控頁面

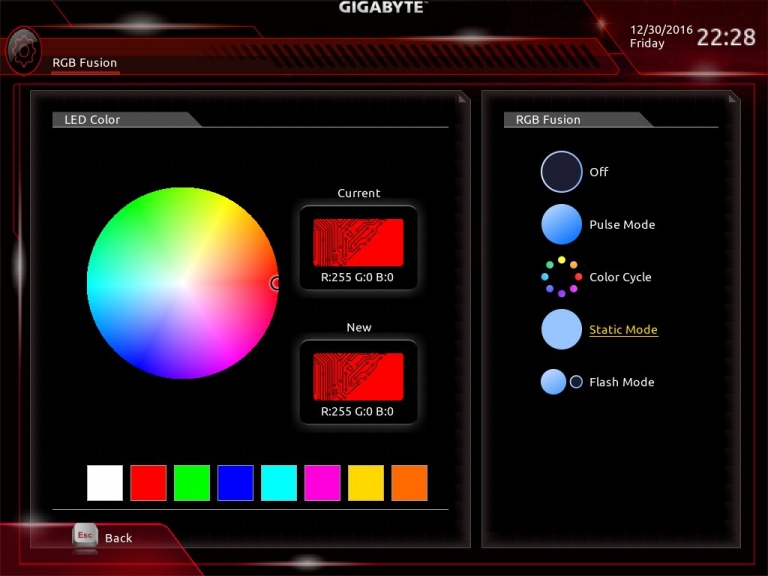

技嘉的BIOS畫面之一,此為RGB燈效設定畫面

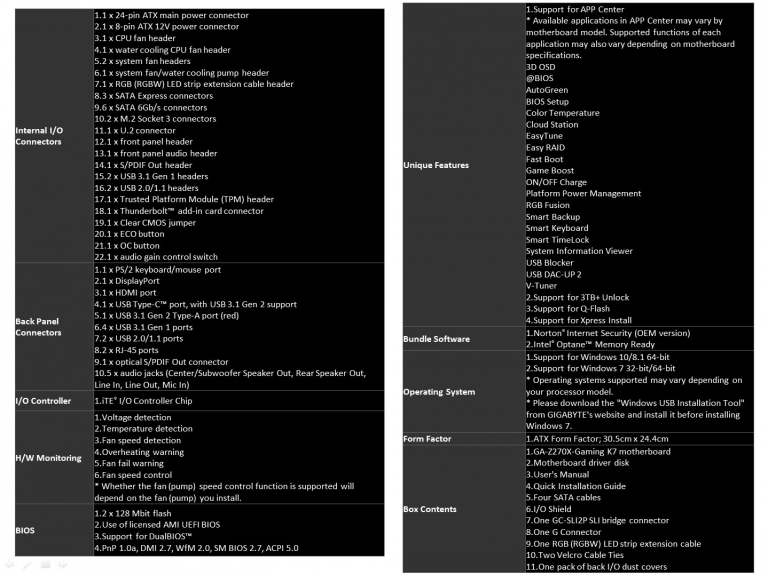

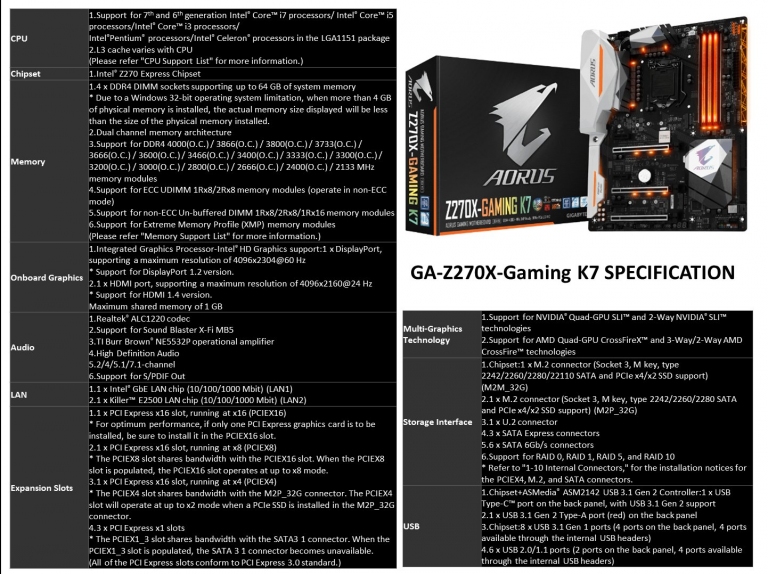

AORUS GA-Z270X-Gaming 7的規格說明之一


AORUS GA-Z270X-Gaming 7的規格說明之二

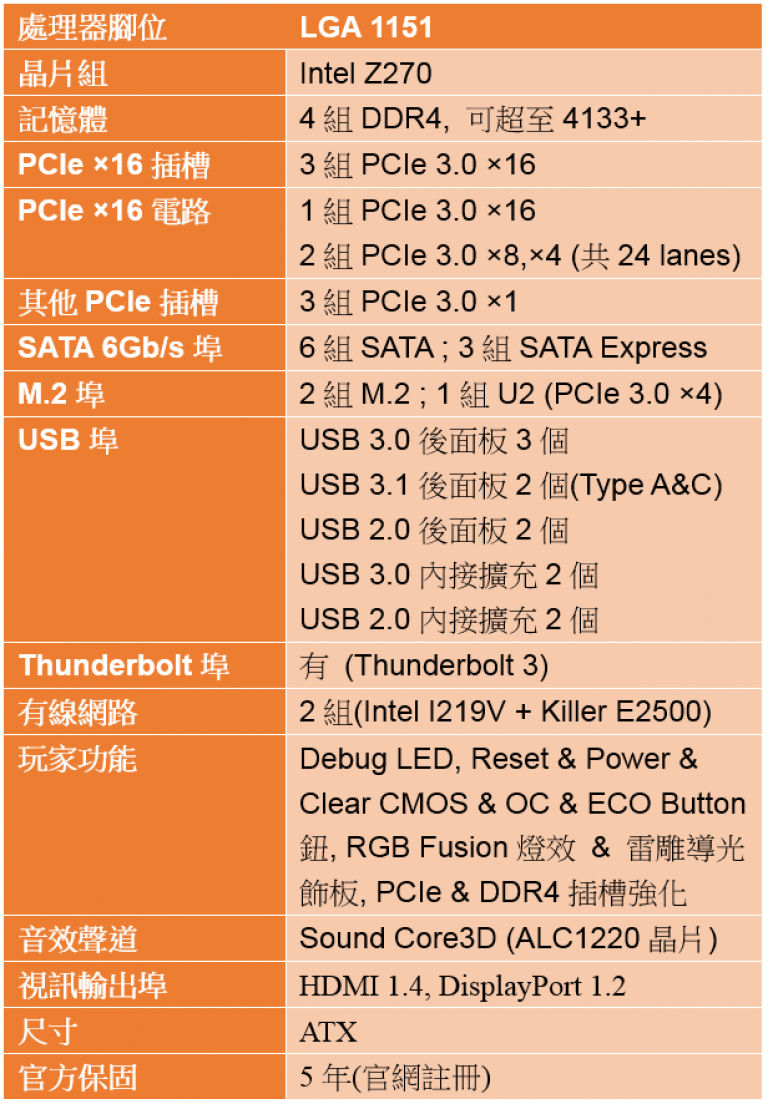

規格表

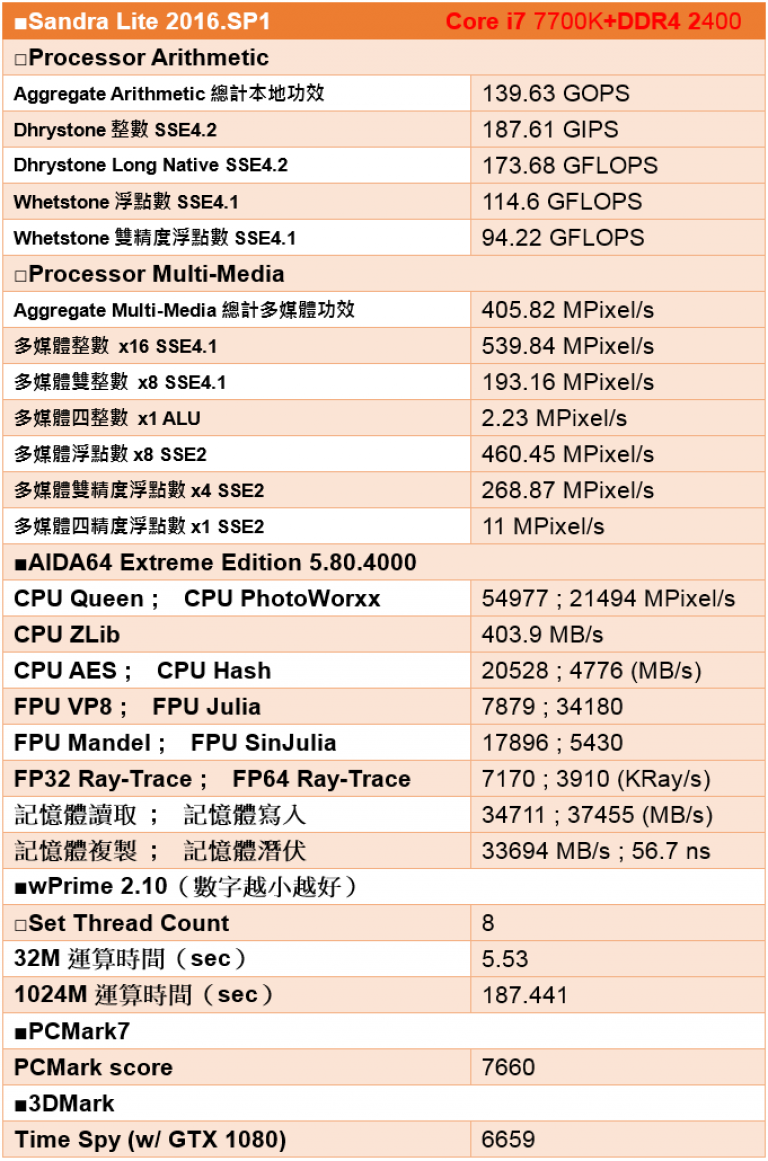

效能數據


廠商資訊

廠商名稱:GIGABYTE - 技嘉科技股份有限公司
廠商電話:0800-079-800
廠商網址: www.gigabyte.tw
