技嘉GIGABYTE GA-H270-GAMING 3實測開箱,光彩奪目的超值電競主機板

文.圖/陳兆宏 2017-03-27 10:58:58
技嘉這款GIGABYTE GA-H270-Gaming 3主機板,電競主機板,不但該有的功能都有,而且價格平實,是張光彩奪目的超值電競主機板。


技嘉科技在Intel 200系列主機板中,規劃了AORUS Gaming、GIGABYTE Gaming等兩大電競路線。前者主打高階旗艦市場,後者主打中階與主流市場,提供玩家多種選擇。這次在中階的H270晶片組主機板中,技嘉一共推出了GA-H270-Gaming 3、GA-H270-HD3、GA-H270M-D3H、GA-H270N-WIFI,分別以不同的特色,來滿足消費者的需求。

技嘉出品的這張GIGABYTE GA-H270-GAMING 3主機板,屬於中階產品,具備玩家特色的超值主機板。不僅具備技嘉超耐久用料基因,同時還具有最佳的燈效設計,搭配超強的雙強化裝甲插槽設計,給予玩家最穩定的品質,讓玩家在遊戲中發揮絕佳戰力,贏得各項比賽勝利。此外,在保固方面,技嘉的Gaming系列主機板,都提供最高「5年保固」(2017/6/30前到技嘉官網登錄註冊,即可升級5年),讓玩家買到這款超高C/P值的產品之後,亦可享有高階的售後服務。接下來,就讓我們來瞧瞧這張該有功能都有,而且物超所值的GIGABYTE GA-H270-GAMING 3主機板!

「技嘉GIGABYTE GA-H270-GAMING 3主機板」重裝上陣

這次技嘉主打的GIGABYTE GA-H270-GAMING 3主機板,採用的是Intel H270晶片組,搭配LGA 1151插槽,可支援第七代Core (Kaby Lake)或第六代Core (Skylake)處理器,並支援DDR4-2133或2400記憶體(可支援XMP模式)。在介面卡上也提供PCI、PCIe x16、PCIe x1插槽各2組,讓各式新舊的介面卡都能一網打盡。主打中階段遊戲玩家市場。

技嘉「GIGABYTE Gaming」系列的主機板包裝,主題明確,這款GA-H270-GAMING 3的包裝右下角,就有各種特色或功能Logo

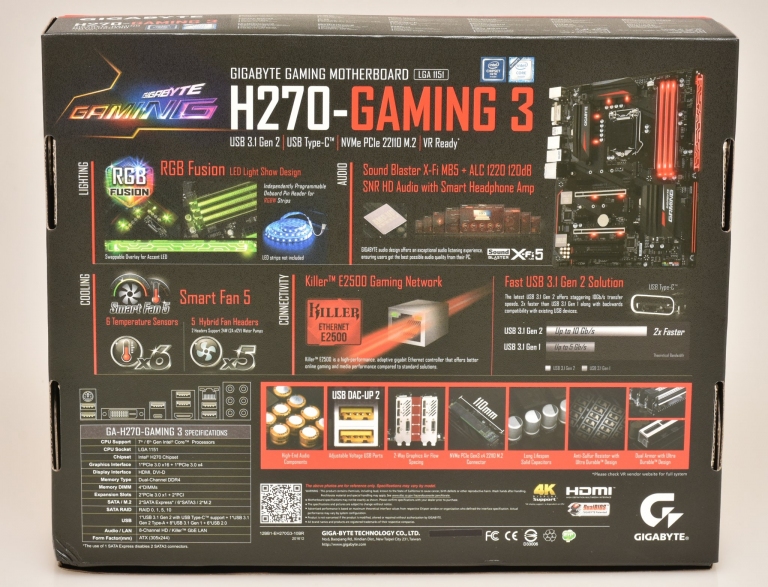

主機板盒子背面有各功能圖解,與特色解說


主機板盒子非常多「彩」多姿,賦予玩家Colorful的形象

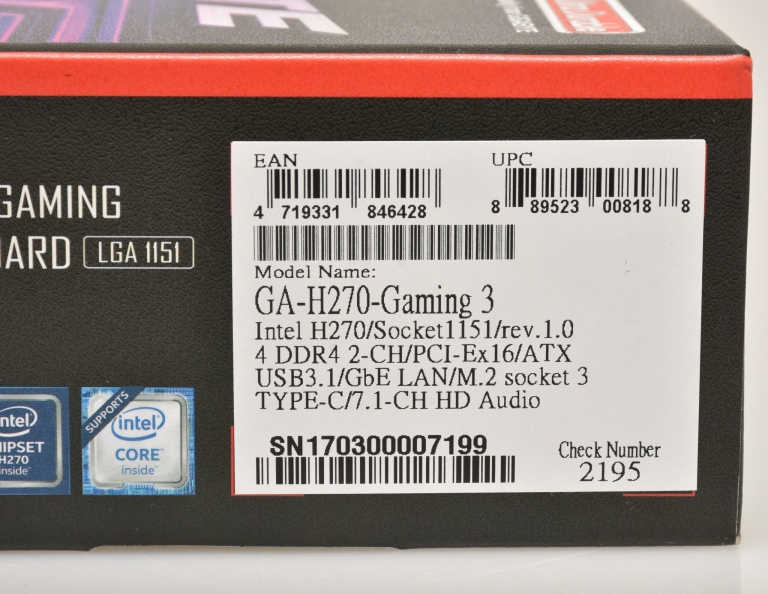

主機板右下角的序號貼,含功能說明


開箱囉!第一眼就可看到主機板,盒子下層則是配件層


先來看看技嘉GA-H270-Gaming 3主機板的外觀與整體佈線,在主機板上面有不少白色斜線,強調出其GAMING系列主機板的特色,在CPU電容散熱區配置黑色散熱片,而南橋晶片的GIGABYTE GAMING字樣頗為搶眼。在用料上採用自家超耐久規格料件,搭配抗硫電子設計,可防止空氣中硫化物對PCB的破壞,進而提升主機板在惡劣環境下的耐用度。

技嘉GA-H270-GAMING 3主機板,提供PCI、PCIe x16、PCIe x1插槽各2組,新舊介面卡一網打盡

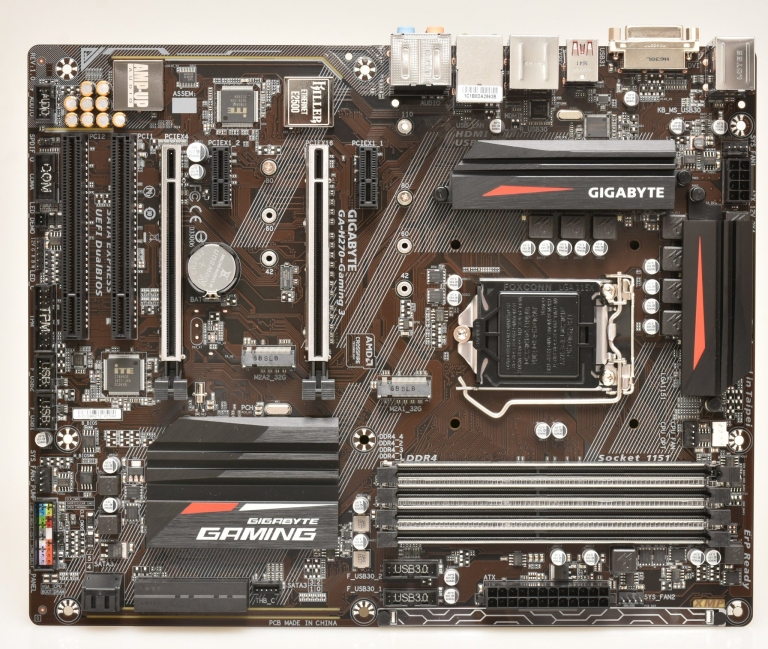

主機板外觀與特色,PCB同樣擁有技嘉獨家Ultra Durable超耐久的基因,南橋晶片與CPU插槽附近採用黑配紅色的主題散熱片,具備4組DDR4 DIMM插槽,插槽採用超耐久雙強化裝甲插槽設計


主機板底部一瞥,可看到右上方與右下方區,配置了RGB LED


剛毅不阿,強悍內斂,光芒耀眼

在插槽設計方面,主機板上的兩組PCIe x16插槽都配置了不鏽鋼全包覆式樣強化裝甲,可避免玩家為執行高負載遊戲或建置VR環境時,為了安裝超大尺寸顯示卡因為施力不當或顯示卡過重而對PCIe插槽的損害。同時還能減少PCB板彎發生的機率,延長電腦使用壽命。同樣的,在4組DDR4記憶體插槽上,也配置了技嘉獨家的單片式超耐久金屬防護設計,除了可以防止PCB的變形及扭曲之外,還可以降低電磁干擾。

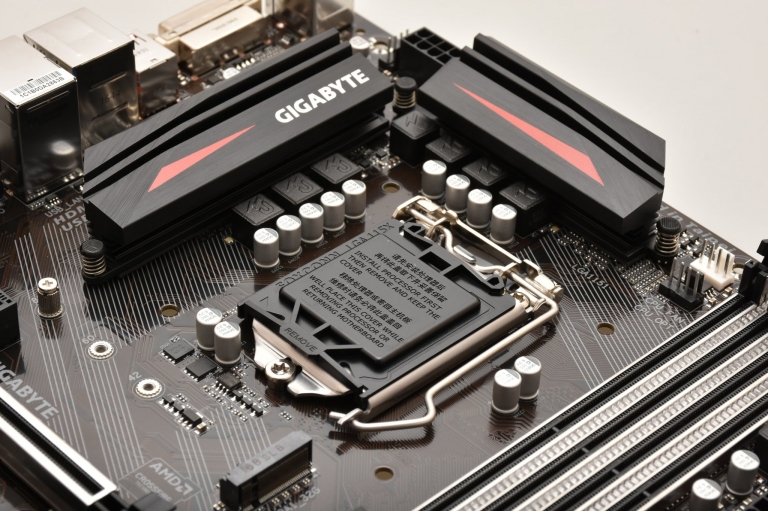

採用技嘉超耐久料件,主機板採用共13顆超高品質的固態電容,提供穩定的電源供應,並保有高可靠度及跟穩定性

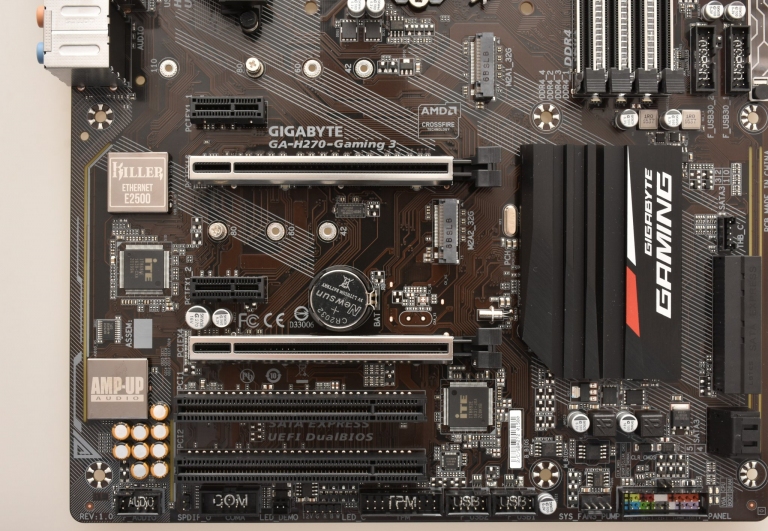

主機板擴充槽部份提供了2組PCIe x16(皆採用超耐久雙強化裝甲插槽設計)、2組PCIe x1,同時還支援傳統PCI槽2組,此外,還有2組PCIe Gen3 x4的M.2插槽,可支援32Gbps的超高速SSD,提供絕佳的擴充能力


提供4組記憶體插槽,並具有鋼鐵裝甲防護,可防止安插時造成板彎,也能降低電磁干擾。同時DDR4插槽也具備RGB LED燈效設計。開機時非常亮眼。其下方的雷雕導光飾板,可更換成其他的顏色,提供多彩的燈光效果。


在儲存裝置部份,提供了6組SATA 6Gbps連接埠,可支援RAID 0、1、5、10等模式,讓玩家可以透過RAID磁碟陣列來提升系統整體存取效能與資料安全。至於SATA Express連接埠,也預留2組,讓玩家能安裝此規格的儲存設備。此外,主機板上還有2組M.2插槽,可裝上4.2/6/8cm,甚至11cm長度的M.2 SSD,兩組M.2插槽都具備最高32Gb/s的傳輸速度,若設定成RAID加速的話,即可讓儲存裝置存取速度再度破表。

提供共6組SATA 6Gbps插槽,並包含2組SATA Express槽,提供絕對充足的儲存裝置連接需求


在音效設計方面,主機板採用ALC1220 120dB音效晶片,搭配聲霸卡X-Fi MB5音效軟體,可在遊戲中呈現高傳真音效。在PCB上也配置了最高品質的Nichicon 高階音效處理電容,可提供音效解析能力及聲音延展擴大效果,為專業遊戲玩家創造出最逼真的音效體驗。音效電路採AUDIO與LED線路隔絕設計,可有效避免訊號互相干擾與串音現象。其AMP-UP AUDIO,採用Sound Blaster X-Fi MB5搭配ALC1220120dB訊噪比高傳真音效晶片,搭載Smart Headphone Amp技術,展現水晶般通透純淨的音質表現。當然也配置RGB LED燈效,以呈現玩家獨特風格。

音效電路採AUDIO與LED線路隔絕設計,可有效避免訊號互相干擾與串音現象。其AMP-UP AUDIO,採用Sound Blaster X-Fi MB5搭配ALC1220120dB訊噪比高傳真音效晶片,搭載Smart Headphone Amp技術,展現水晶般通透純淨的音質表現。並有LED燈效,以呈現玩家獨特風格。至於上方還有一組Killer E2500網路晶片,提供超低延遲的絕佳網路通訊品質。


周邊I/O提供PS/2鍵盤滑鼠埠、DVI-D、HDMI等視訊連接埠、 4組USB 2.0、2組USB 3.1 Gen.1埠,2組USB 3.1 Gen.2 (Type A+Type C)埠、RJ45 (Killer Gigabit),以及各式音效孔


在後方的I/O周邊方面,提供了USB 3.1 (Type A與C)、USB 3.0與USB 2.0,以及DVI與HDMI視訊輸出。值得說明的是其USB埠具備USB DAC-UP 2技術,提供純淨、獨立且低雜訊的電力供應,並新增了電壓補償的能力,減少掉壓發生的機率。讓越來越多需要較高電力來驅動的各式周邊(諸如VR頭盔、外接式硬碟、各種具備RGB燈效的鍵盤/滑鼠/耳機/控制器等),都可以獲得足夠的電力,以讓玩家在激烈戰鬥中不至於發生偵測不到或操作不靈的問題。

至於在網路方面,主機板配置了Killer E2500電競級網路晶片,提供絕佳的網路連線環境,讓玩家在多工環境下,同樣能以最低延遲的傳送封包速度,達到不Lag的網路遊戲體驗。

簡易LED除錯燈,安裝方便的G-Connector,協助玩家快速組裝

在安裝便利度部份,主機板提供G-Connector,方便連接前置擋板的各種纜線。主機板上具有系統診斷LED指示燈,提供CPU、DRAM、VGA、BOOT等四種燈號,分別代表處理器/記憶體/顯示卡/系統磁區,以此方式來告知玩家目前系統運作狀況,當燈號卡在某個元件時,就可以快速得知是哪裡出問題,達到快速硬體故障排除的目的。

技嘉H270-Gaming 3主機板在散熱設計上,其Smart Fan 5技術可提供6組溫度偵測點,並提供5組風扇/水冷幫浦接頭,搭配直覺的控制介面,讓玩家隨時掌控主機內部溫度。

主機板上面雷雕導光飾板,採可更換式,可更換成其他的顏色,提供多彩的燈光效果


開機時,若將所有RGB燈效關閉,主機板只剩左下角的開機指示燈亮起


至於玩家特色方面,此主機板具備多處全彩LED燈效,在主機板的CPU周圍(4點)、記憶體插槽、其下方的雷雕導光飾板(可更換)、SATA區、PCIe x16區(2處),音效區,皆能設定全彩燈效,並可分成2組燈光分區顯示,提供7種不同的燈效,另外支援1組RGBW擴充燈條接頭,讓玩家可以透過BIOS或Windows下的RGB Fusion工具來調整,並可設定與技嘉顯示卡同步顯示,以呈現玩家的獨特風格。

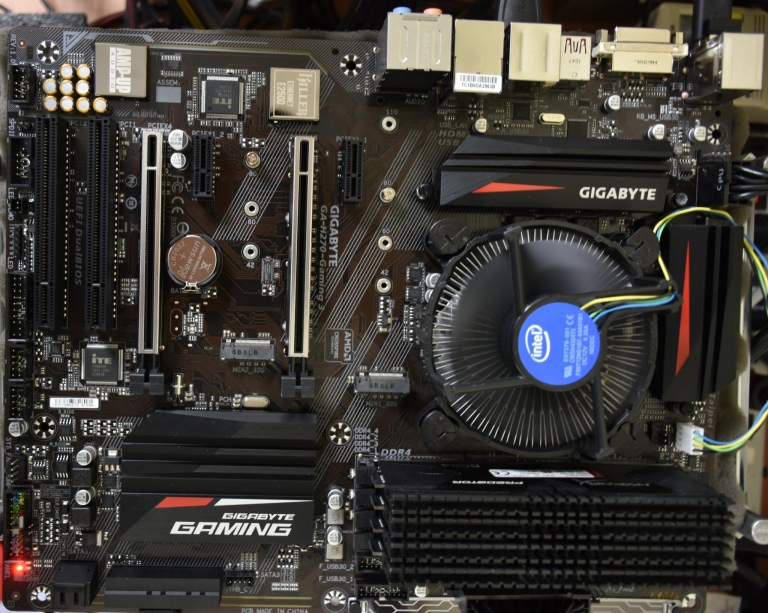

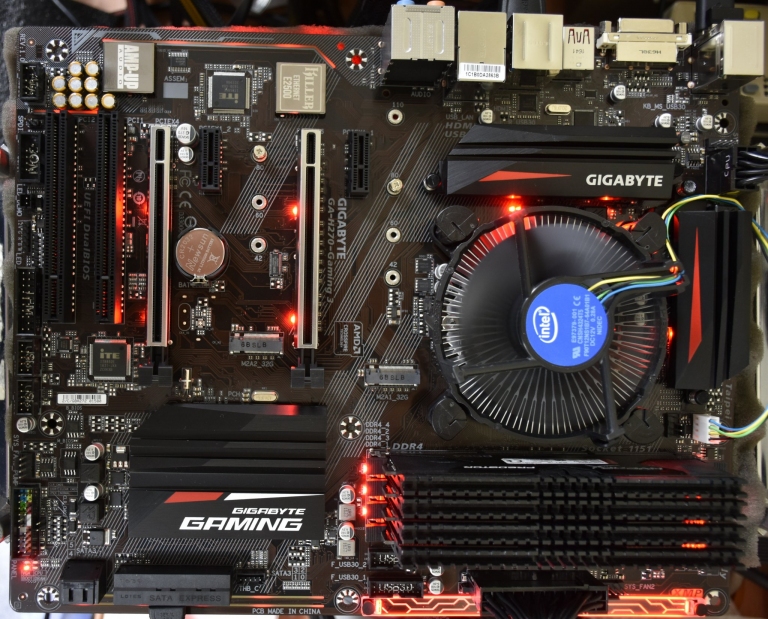

若有開啟燈效,則包含PCIe插槽、音效區、南橋區、SATA區、DDR4插槽區、DDR4插槽下方的雷雕飾板、CPU區等處,皆有RGB燈效

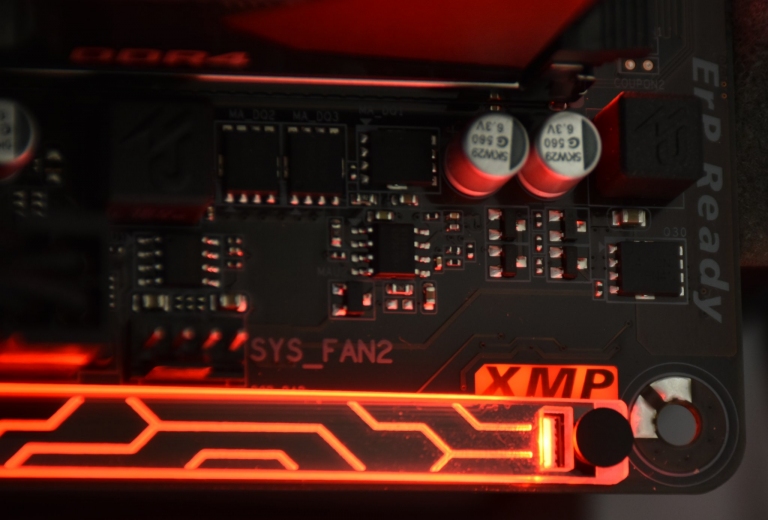

此為雷雕飾板亮起後的燈光效果。若有開啟XMP模式,則XMP字樣指示燈就會亮起

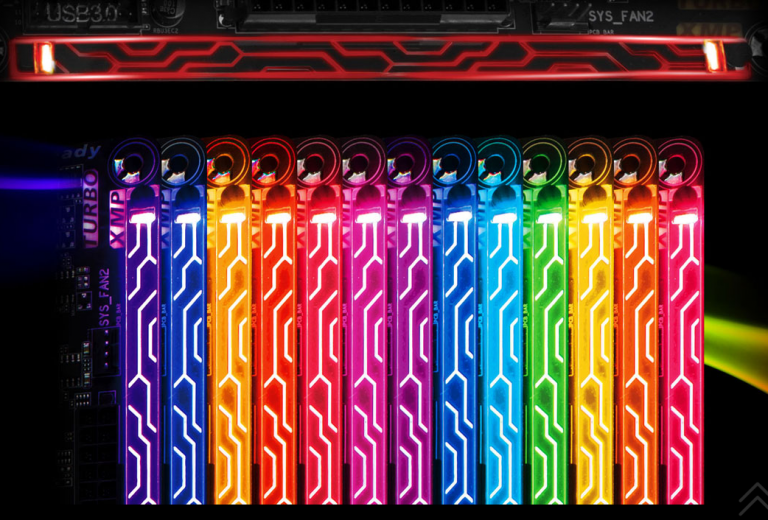

雷雕導光飾板搭配不同樣顏色的RGB LED,呈現出多樣化的色彩燈效,給予視覺最佳觸動


親和BIOS設定畫面,與技嘉豐富的軟體集

開機進入BIOS設定畫面時,可發現技嘉主機板全新設計的BIOS,藉由採用精緻的圖形化使用者介面,及加入更多便利的功能,將協助電腦玩家更輕易調校自己的新系統,並獲得前所未有的使用體驗。一般初學者可使用Easy Mode (提供淺顯易懂的簡易設定畫面,適合初學者使用)與Advanced Mode (進階模式,可以做更多細部設定,適合專業與超頻玩家使用)。

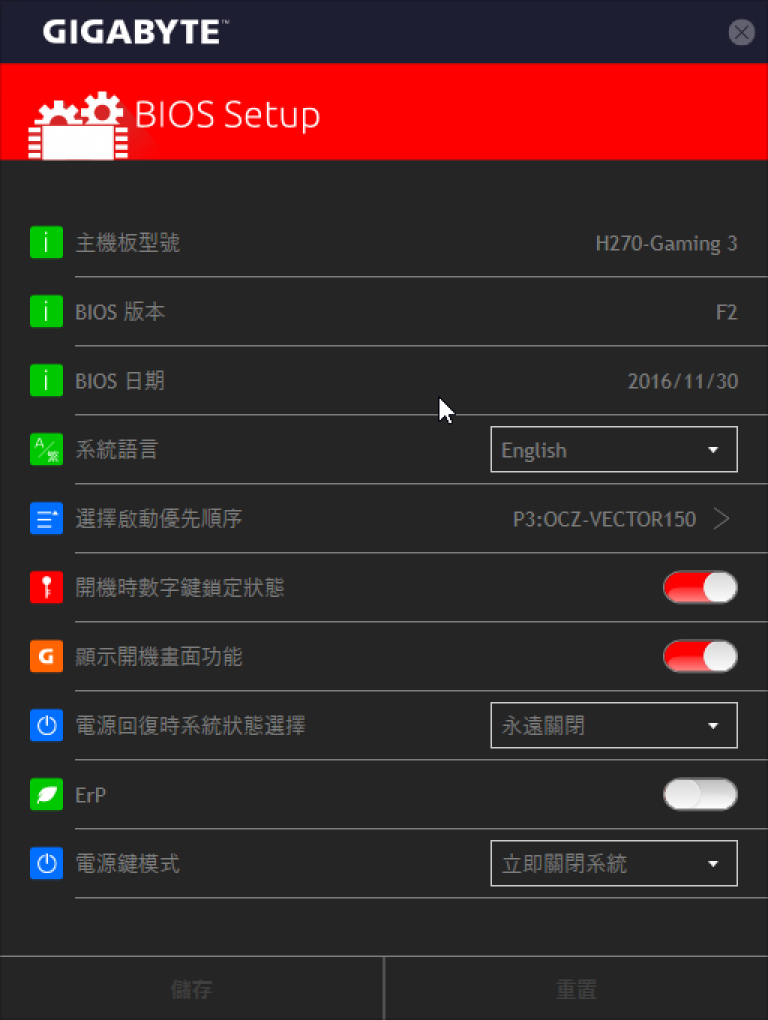

除了開機階段的BIOS設計之外,技嘉還提供Windows版本的BIOS設定,讓玩家可以直接做線上設定。

技嘉App Center軟體集,提供玩家最豐富的工具,以發揮出系統最佳應用


軟體功能豐富

在軟體方面,技嘉提供非常豐富的超值軟體集,都可以在APP Center找到。透過操作簡單且統一的操作介面,協助玩家更輕鬆地啟用安裝在電腦上的所有技嘉應用程式,並可上網查詢最新的更新資訊,同時下載最新的應用程式、驅動程式及BIOS。這裡的軟體包羅萬象。例如3D OSD (在遊戲中顯示FPS、CPU耗用率、風扇轉速、各元件溫度等資訊)、@BIOS(BIOS更新工具)、AutoGreen (與手機藍牙配對後,人離開電腦並拿走手機時,電腦就會自動進入節電模式)、BIOS Setup(可在Windows下進行BIOS設定)、Cloud Station(將自家電腦變成雲端硬碟,讓手機可在外面存取家中的雲端檔案、幫手機備份,甚至透過手機遠端遙控家裡電腦、遠端超頻,無線網路分享等)、EasyTune (自動超頻軟體,功能如前述)、Easy RAID (簡易RAID設定工具)、Fast Boot (快速開機模式設定)、Game Boost (將系統設定成遊戲最佳執行環境)、RGB Fusion (RGB LED燈效設定程式)、Smart TimeLock (設定可使用電腦的時段,以防止玩電腦過度)、Smart Keyboard (可設定快捷鍵、滑鼠狙擊鍵模式、智慧登入、快速鍵等等)、Smart Backup (智慧備份工具,可備份與還原系統,亦可建立USB修復碟)、SIV (System Information Viewer (超強的系統資訊檢視工具,可看主機板、處理器、記憶體的各項資訊、調整與校正風扇轉速、查看系統警示、硬體運作日誌等)、USB Blocker (可設定各種USB周邊裝置的存取模式)、USB DAC-UP 2 (讓USB埠提供充足的電力,以讓周邊運作更穩定)。透過這些軟體的加持,將讓玩電腦成為一種樂趣。

提供Windows版本的BIOS設定,讓玩家可以直接做線上設定

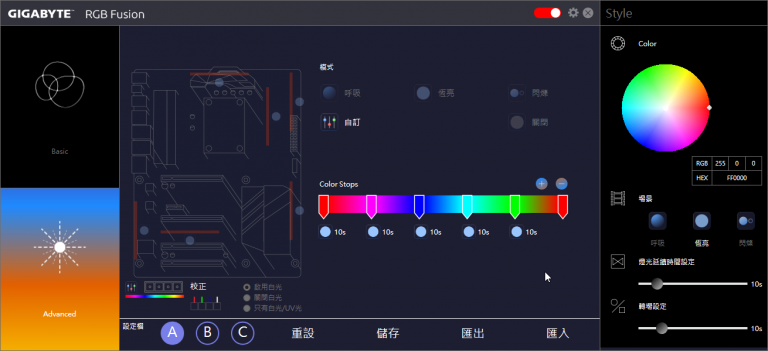

技嘉的RGB Fusion基本模式,可以設定主機板的燈效方式

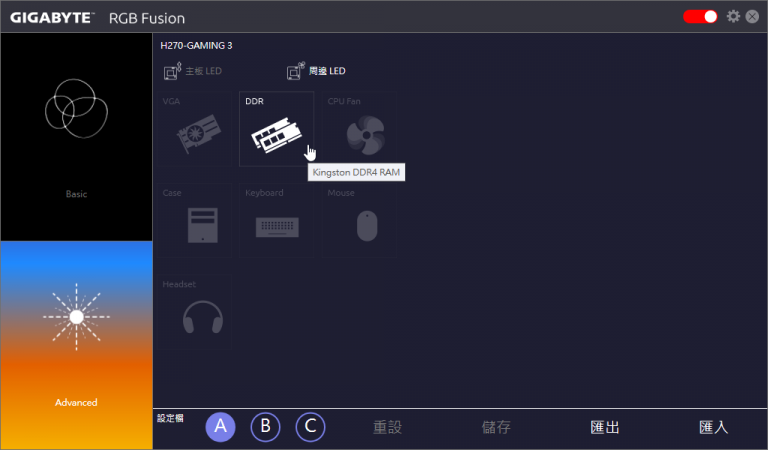

技嘉的RGB Fusion進階基本模式,可以周邊裝置的LED燈效,以達到同步發光的效果


RGB Fusion亦可搭配其他周邊裝置來設定燈效,達到同步發光的燈光效果 (例如Corsair的Vengeance RGB記憶體,即可搭配此功能使用)


此外,針對遊戲實況主方面,技嘉也提供XSplit (遊戲直播軟體)與TriDef SmartCam(免綠幕去背軟體),可幫助玩家快速並方便進入直播的領域,將高畫質遊戲畫面放送給觀眾與粉絲,以邁向實況達人之路。

▼GA-H270-Gaming 3主機板規格表:

開機超快,效能強勁

技嘉主機板的優勢,就是開機在BIOS階段,速度超快,不用讓玩家等待半天。一啟動,就贏了一半!至於進入Windows環境之後,還可以透過上述的EasyTune來快速超頻,讓系統發揮出最佳效能。在測試部份,以Intel Core i7-7700K CPU、Kingston HyperX KHX3000C15D4/4GX 4GBx4 (16GB)、OCZ-Vector 150 240GB SSD等測試配備,顯示卡則使用CPU內建之Intel HD Graphics 630,在測試3DMark時則採用NVIDIA GeForce GTX 1800來測試3D效能。作業系統則是Windows 10 x64專業版,以下是測試的結果與效能表現,請參考附圖。

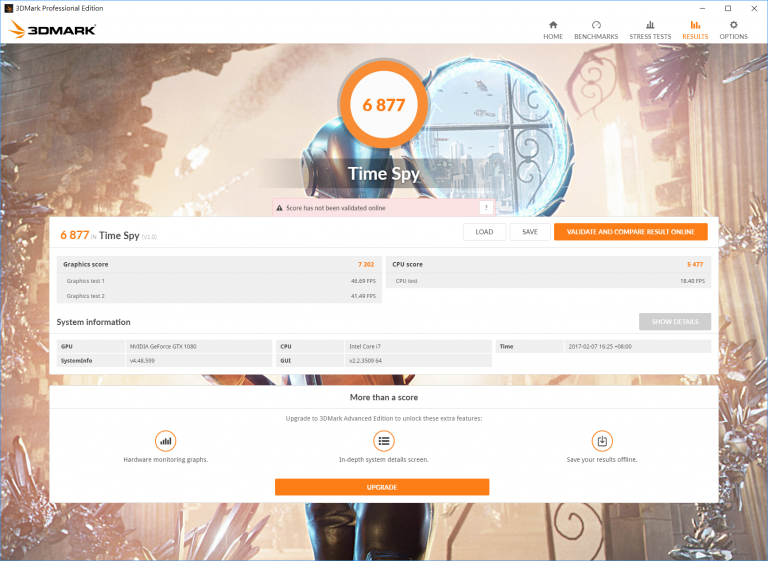

3DMark之測試成績(搭配NVIDIA GeForce GTX 1080顯示卡)

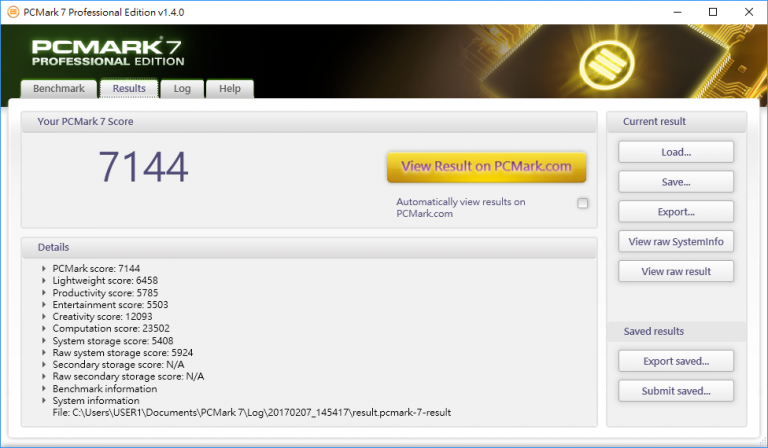

PCMark7之測試成績


技嘉GIGABYTE GA-H270-GAMING 3主機板,採用電競風格設計,用料紮實,該有的功能都有,具備技嘉全包覆式不鏽鋼PCIe插槽防護裝甲,Killer E2500電競網路,Sound Blaster X-Fi MB5音效,USB DAC-UP2優質電力供應,與RGB Fusion燈效設計。實測穩定度高,效能穩定發揮。整體表現優異,PCDIY!在此特別推薦!


光彩奪目的超值電競主機板

GIGABYTE GA-H270-GAMING 3主機板,無論是外觀或是規格上,都非常完整,以ATX規格主機板,搭配H270晶片組來說,以及具備超多款周邊支援,絕對可以滿足所有玩家的需求。此外,技嘉主機板還採用超耐久的抗腐蝕用料,搭配超級穩定的基因,親和的BIOS設定,同時提供超豐富的軟體集,以及高達5年的保固年限,讓玩家買到賺到。最讓人振奮的是,這樣高規等級的主機板,只要4千出頭即可擁有,因此非常適合一般使用者或玩家、專業遊戲玩家、電競玩家來選購。特別是希望與眾不同,想組成光芒四射,獨具魅力的電玩主機玩家來說,這款主機板非常適合您!

整體來說,技嘉這款電競主機板,不但該有的功能都有,而且價格平實,是張光彩奪目的超值電競主機板。

廠商資訊

廠商名稱:GIGABYTE - 技嘉科技股份有限公司
廠商電話:0800-079-800
廠商網址: www.gigabyte.tw
市場行情:4,190元
